RTK电台1+1模式
一、连蓝牙

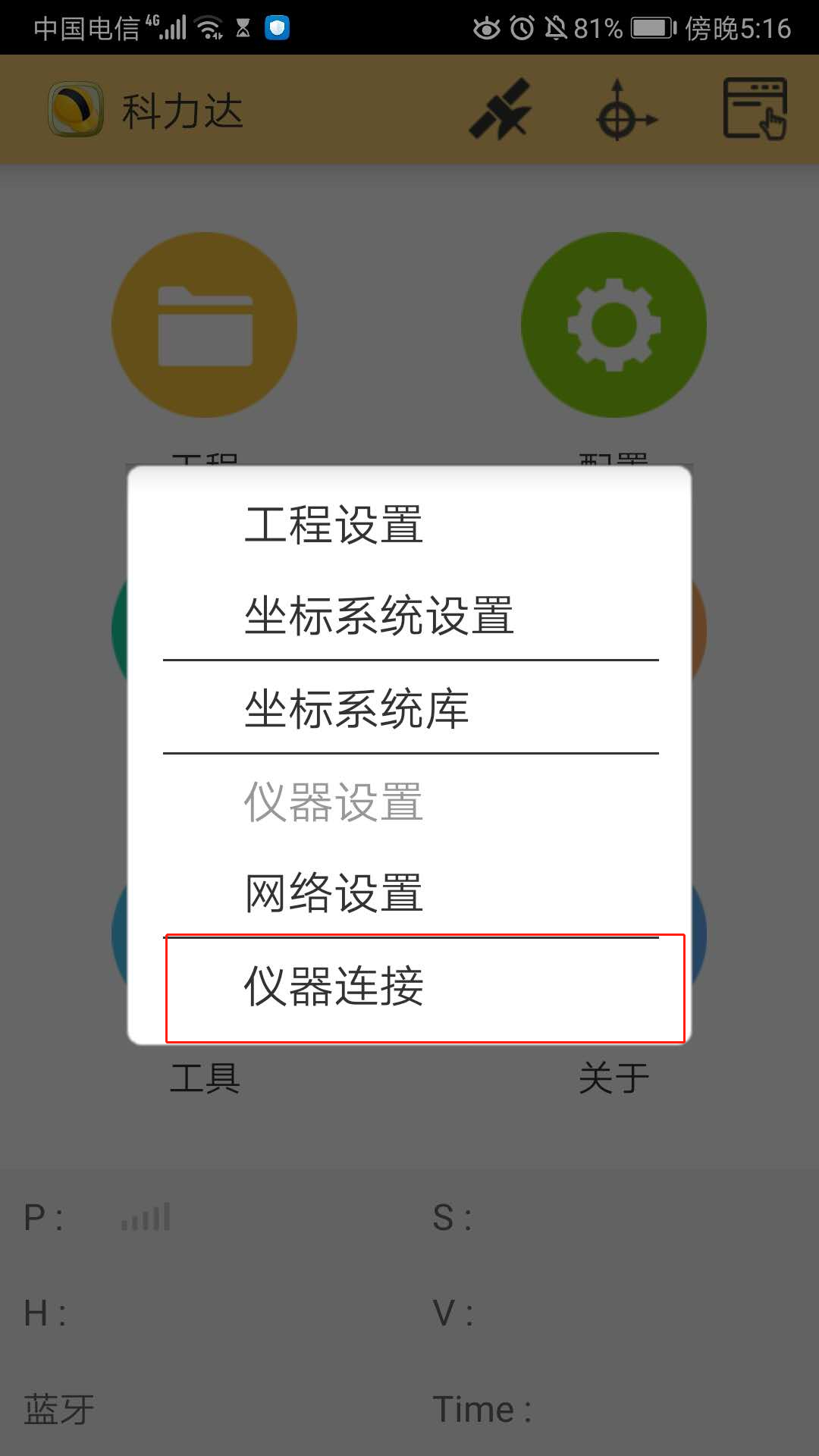

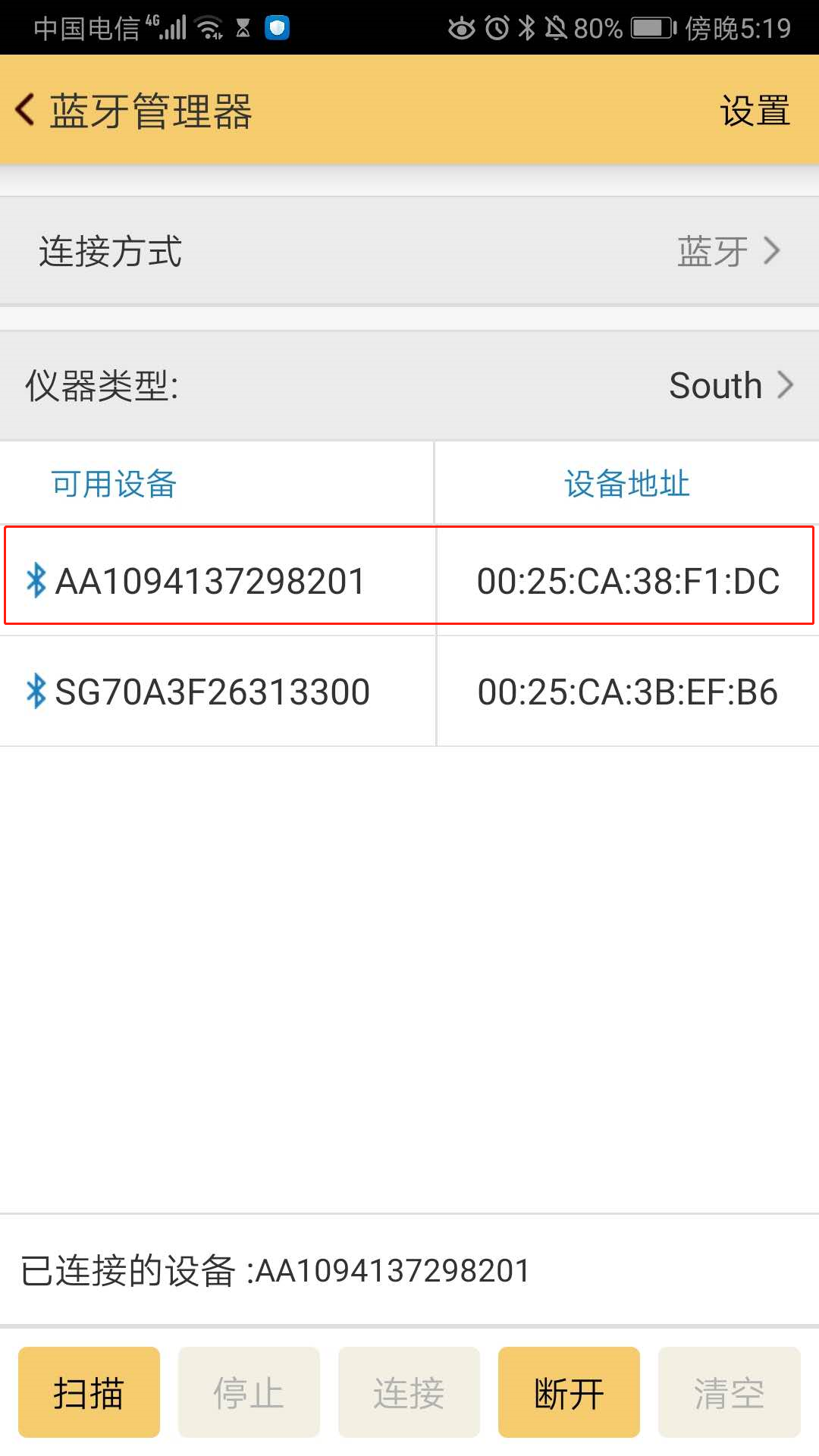

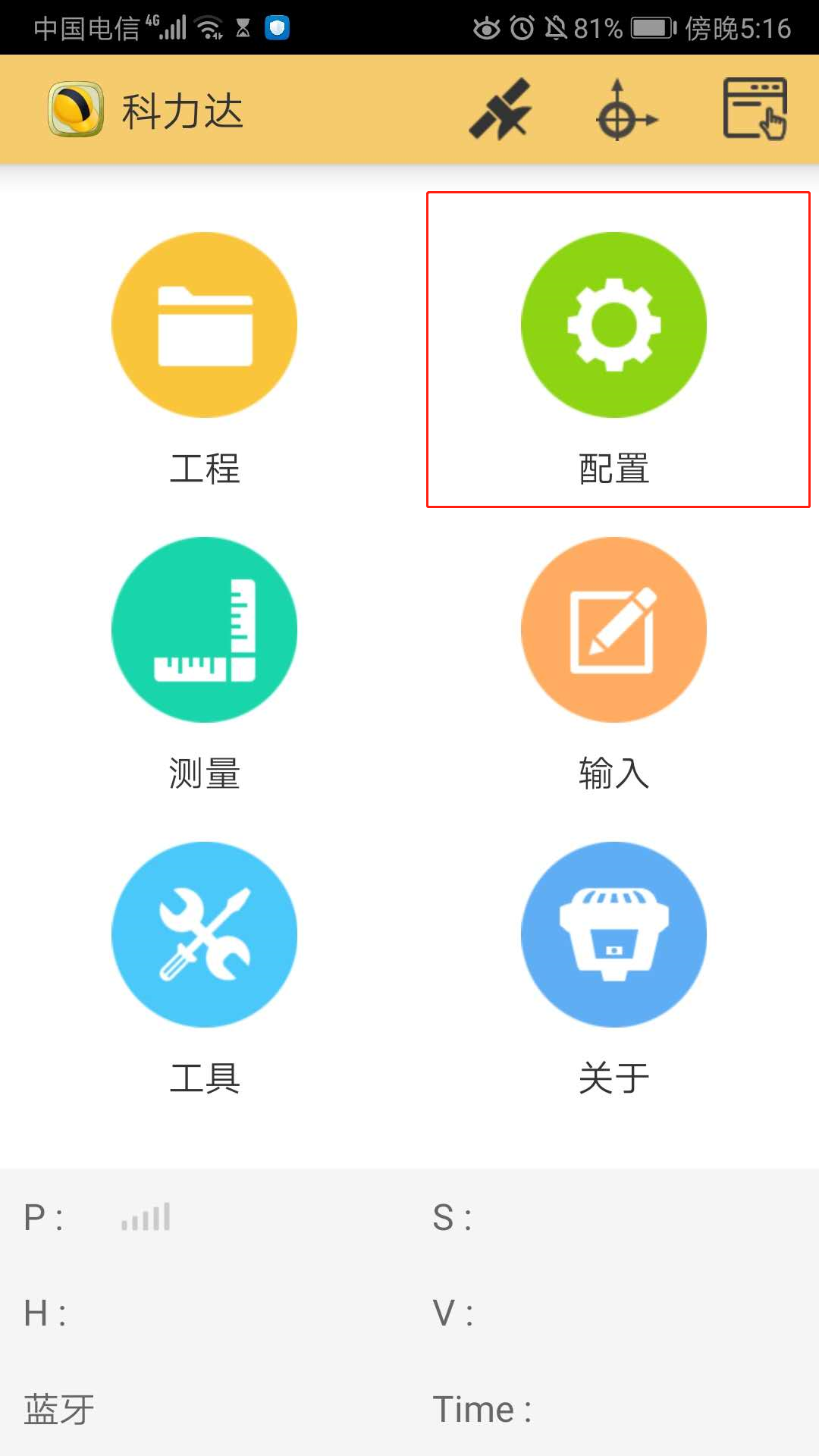

打开H5手簿，点击手簿键盘左上角的APP按键，进入工程之星5.0主界面，点击配置→仪器连接→
扫描→选中所要连接的仪器号→点击连接。
二、设置基站的的模式
设置基站的模式，K3 RTK只有外置电台模式，因此把基站设置成“外置电台”，操作流程如下：

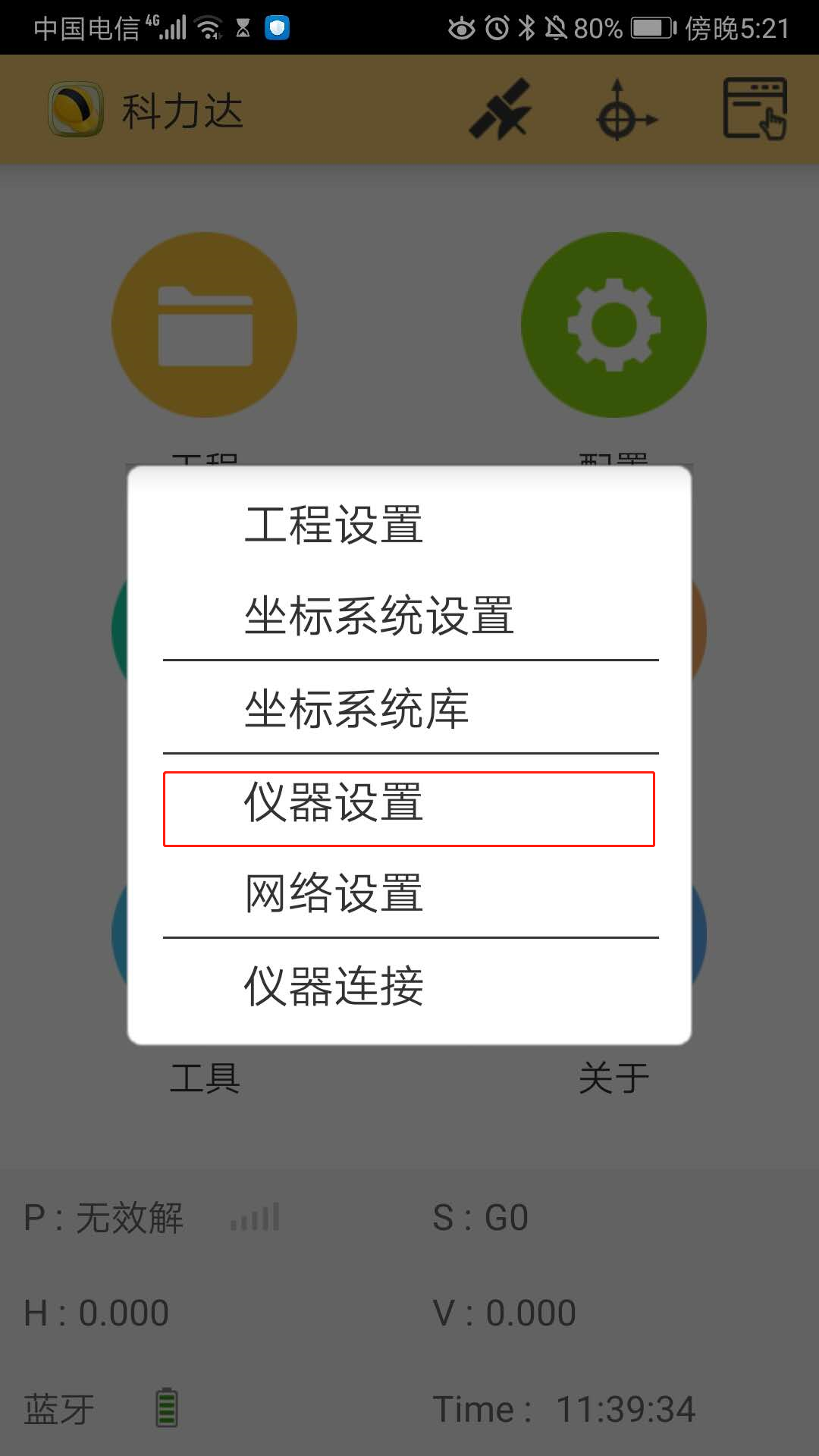

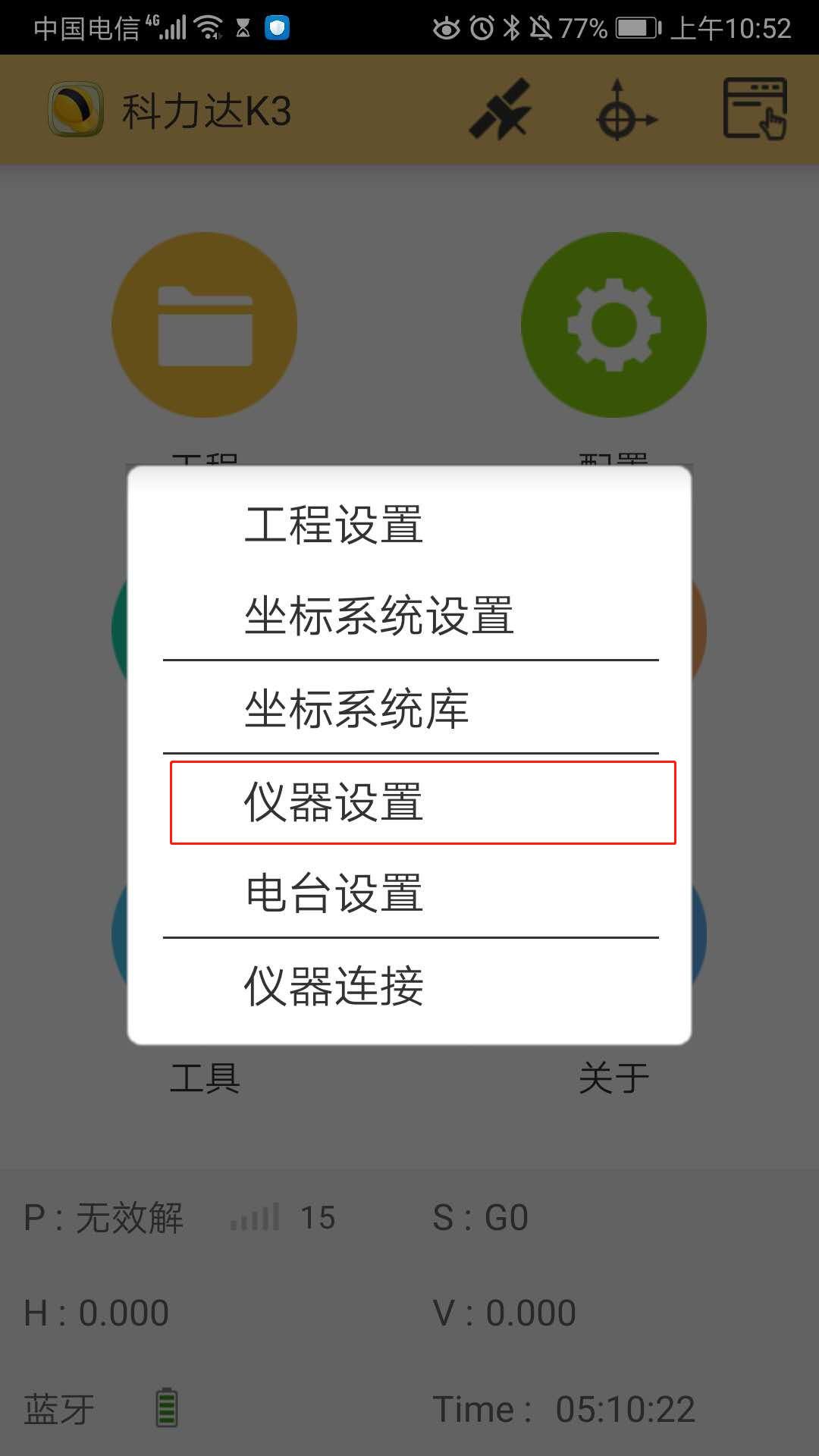

01 仪器连接成功后，返回工程之星5.0主界面，设置基准站：（手簿蓝牙连上基站） 点击配置→

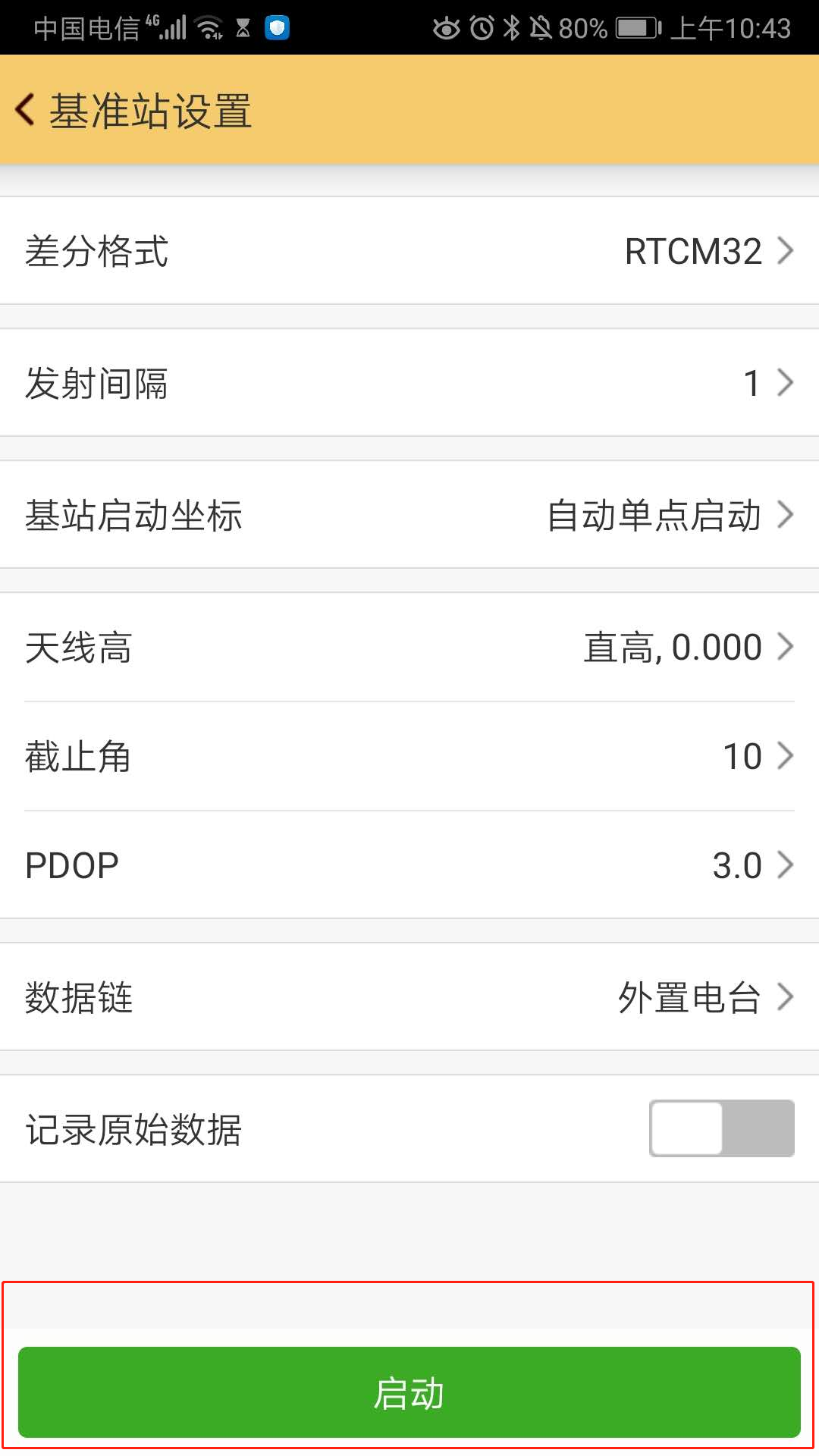

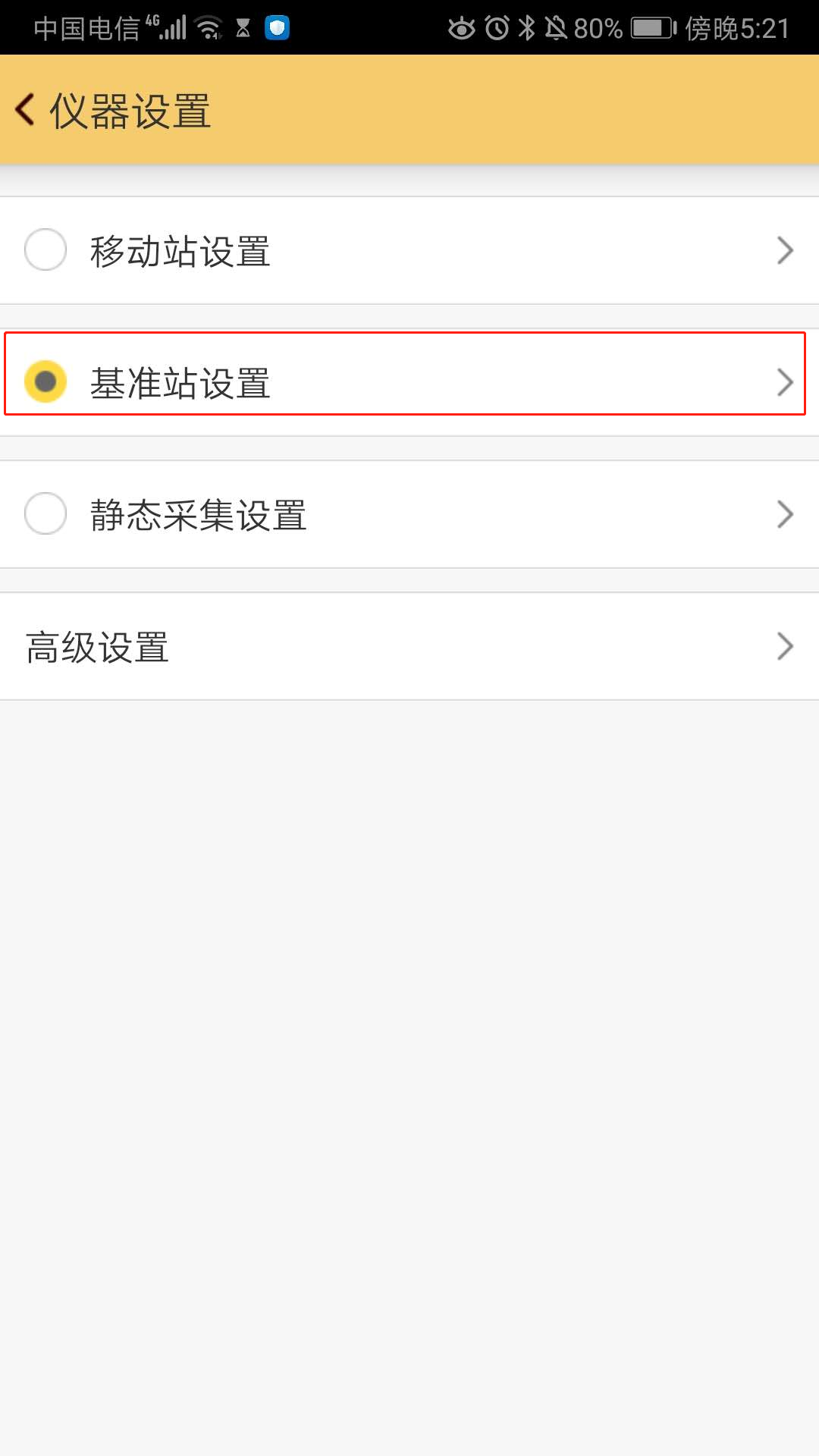

仪器设置→基准站设置（差分格式默认“RTCM32”）→点击数据链→选择外置电台→点击启动，
基站设置成功，大电台TX灯一秒一闪后，基准站工作正常。
02 设置移动站：设置基准站成功后，返回工程之星5.0主界面，断开基站主机蓝牙，再连上移动站
主机蓝牙，设置移动站工作模式为：移动站内置电台模式。手簿连接移动站主机蓝牙成功后，点击

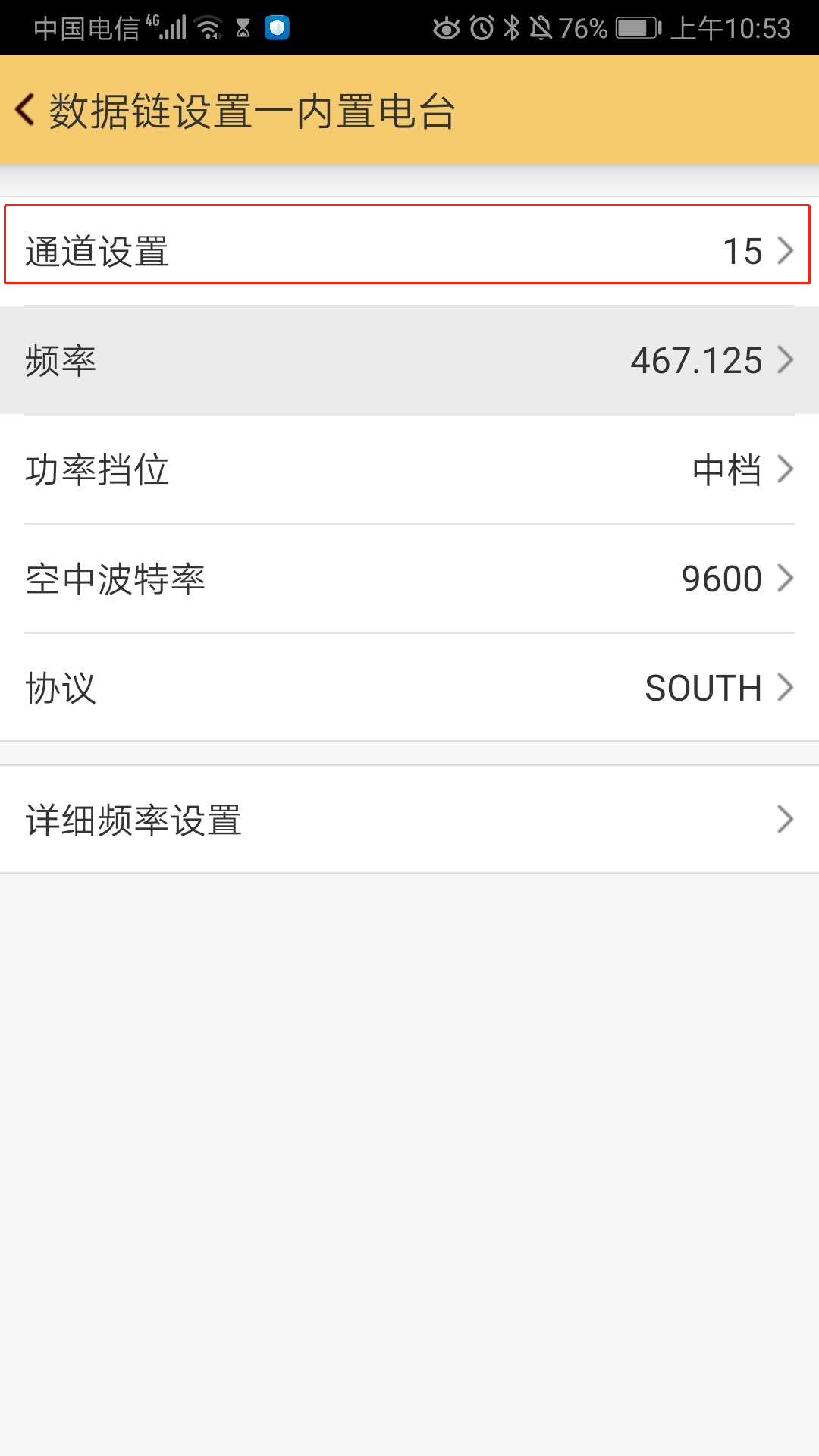

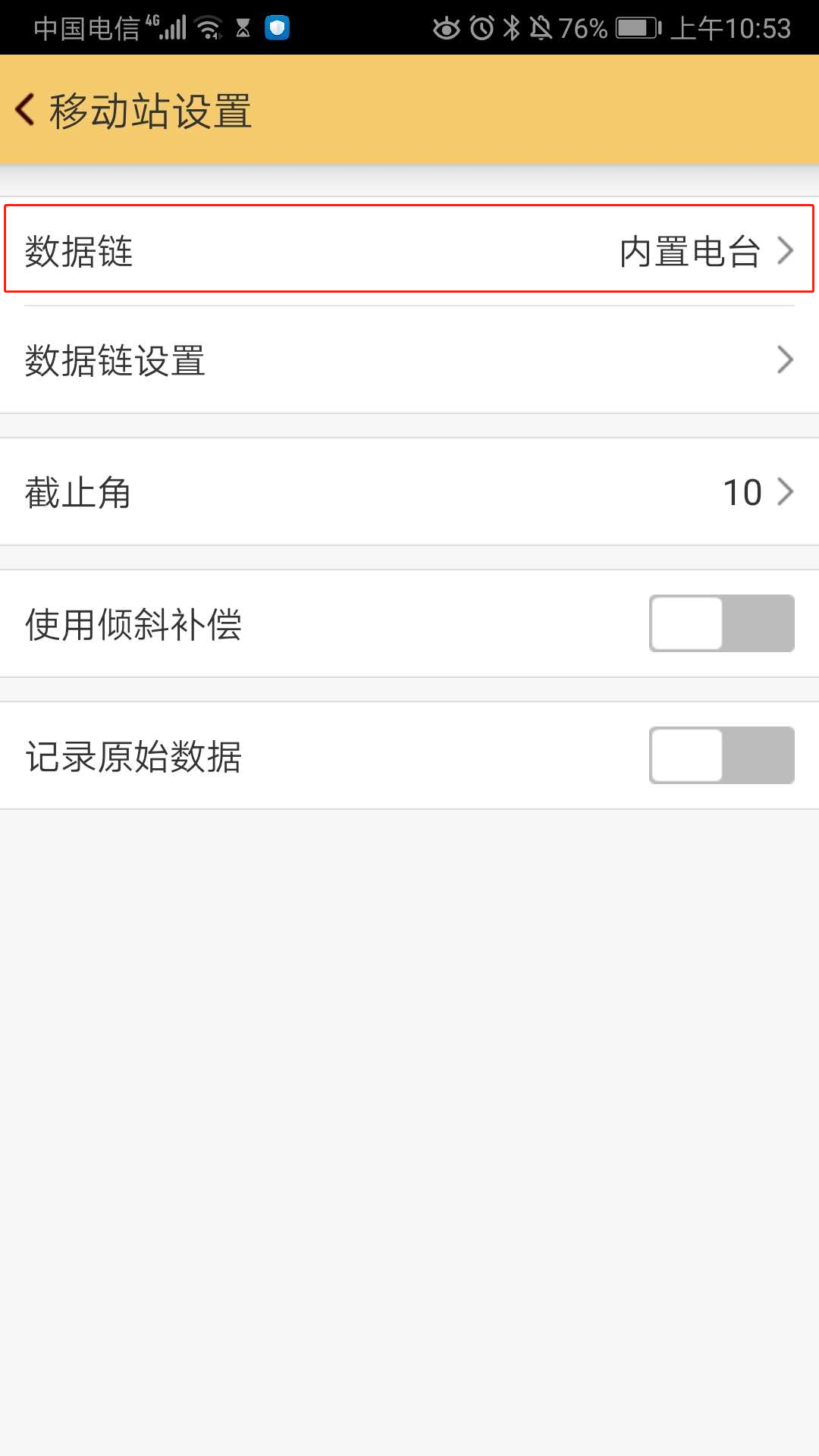

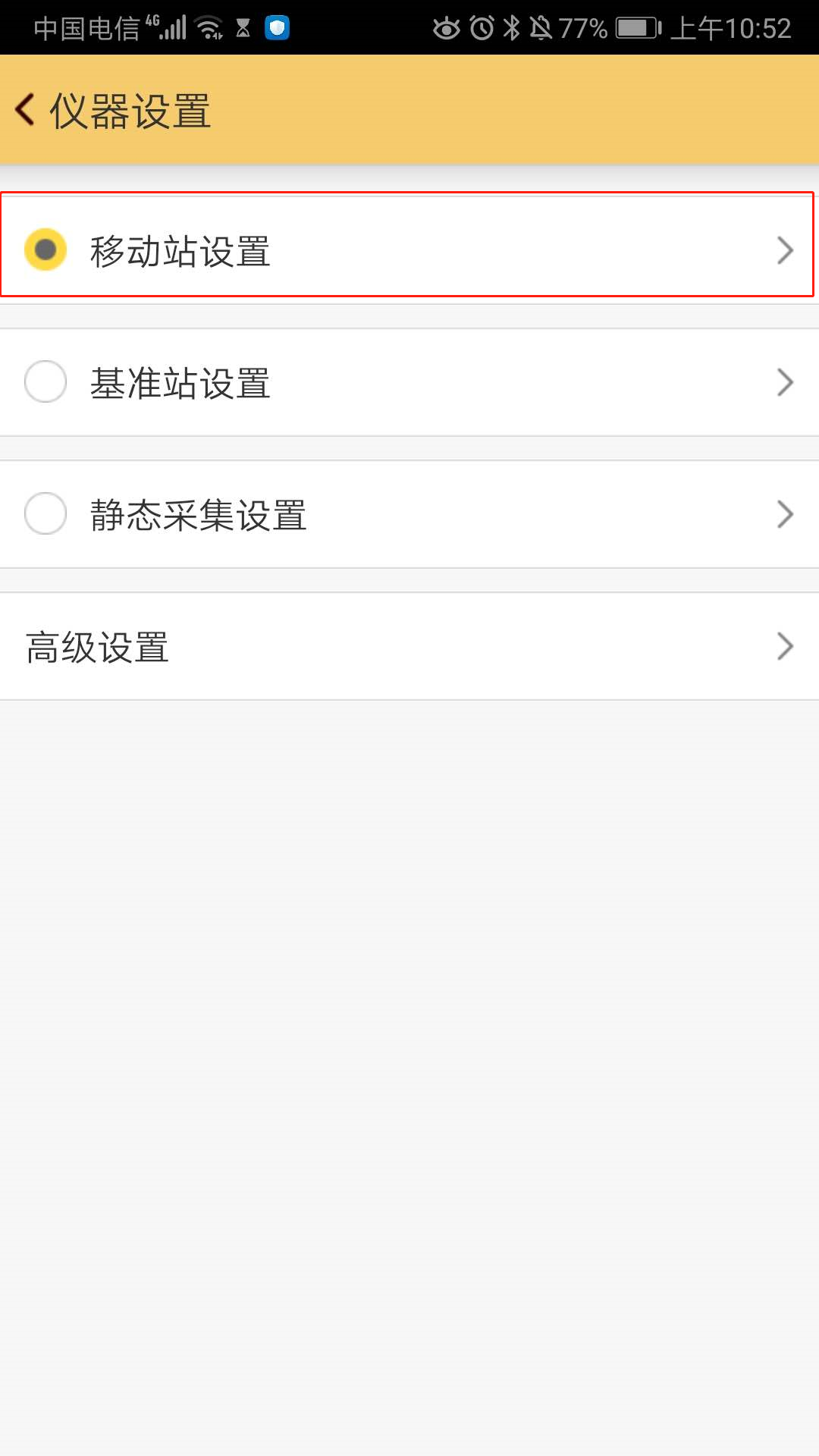

配置→仪器设置→移动站设置→数据链→内置电台→数据链设置→设置通道（将移动站电台通道与
基站外挂电台通道相对应），返回到工程之星5.0主界面，出现固定解就可以了。

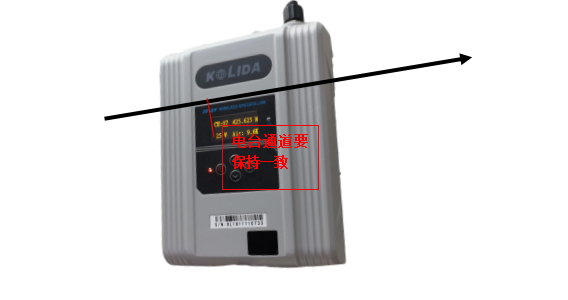

（移动站电台通道与基站外挂电台通道相对应）
三、新建工程与设置坐标系

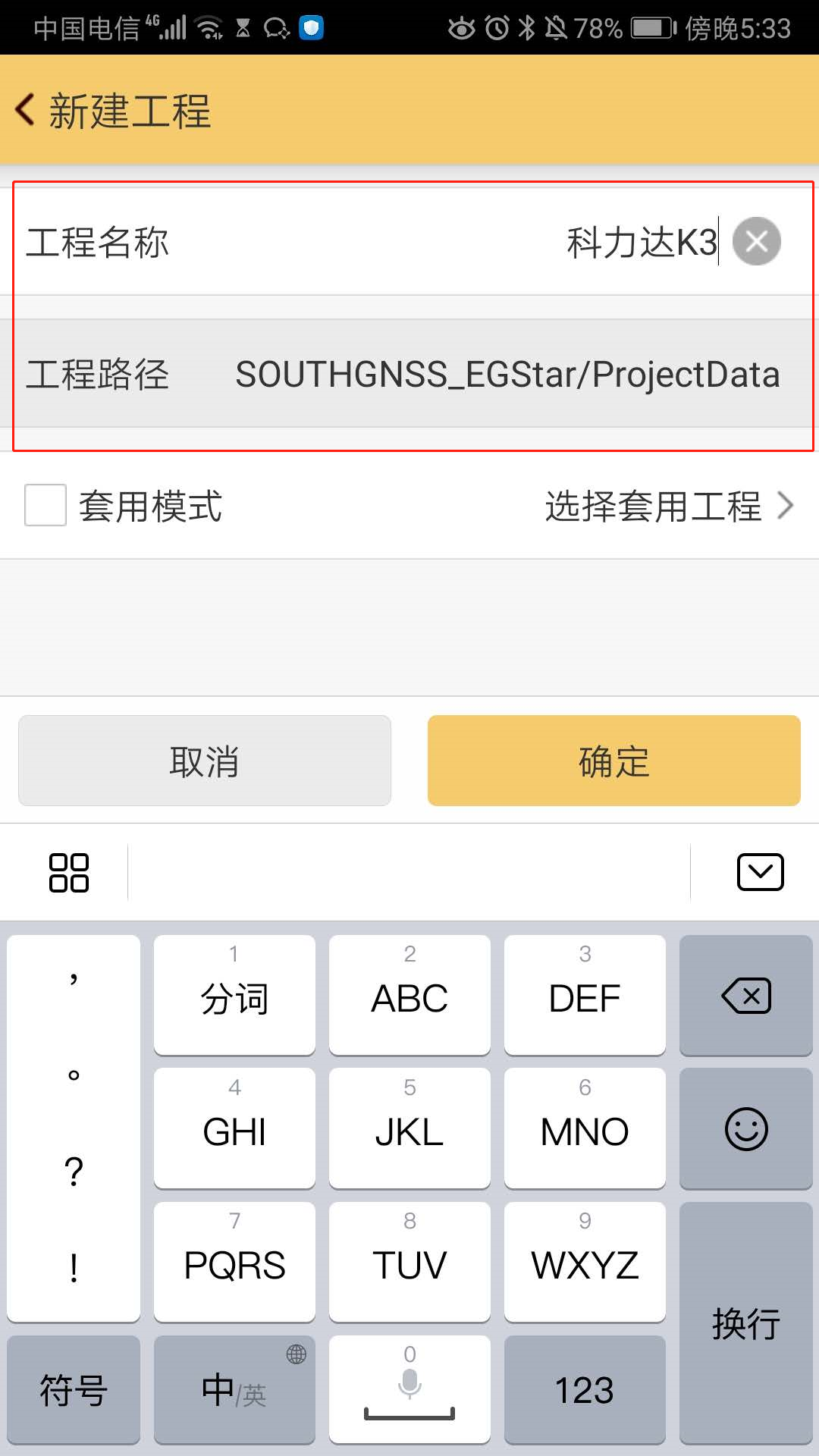

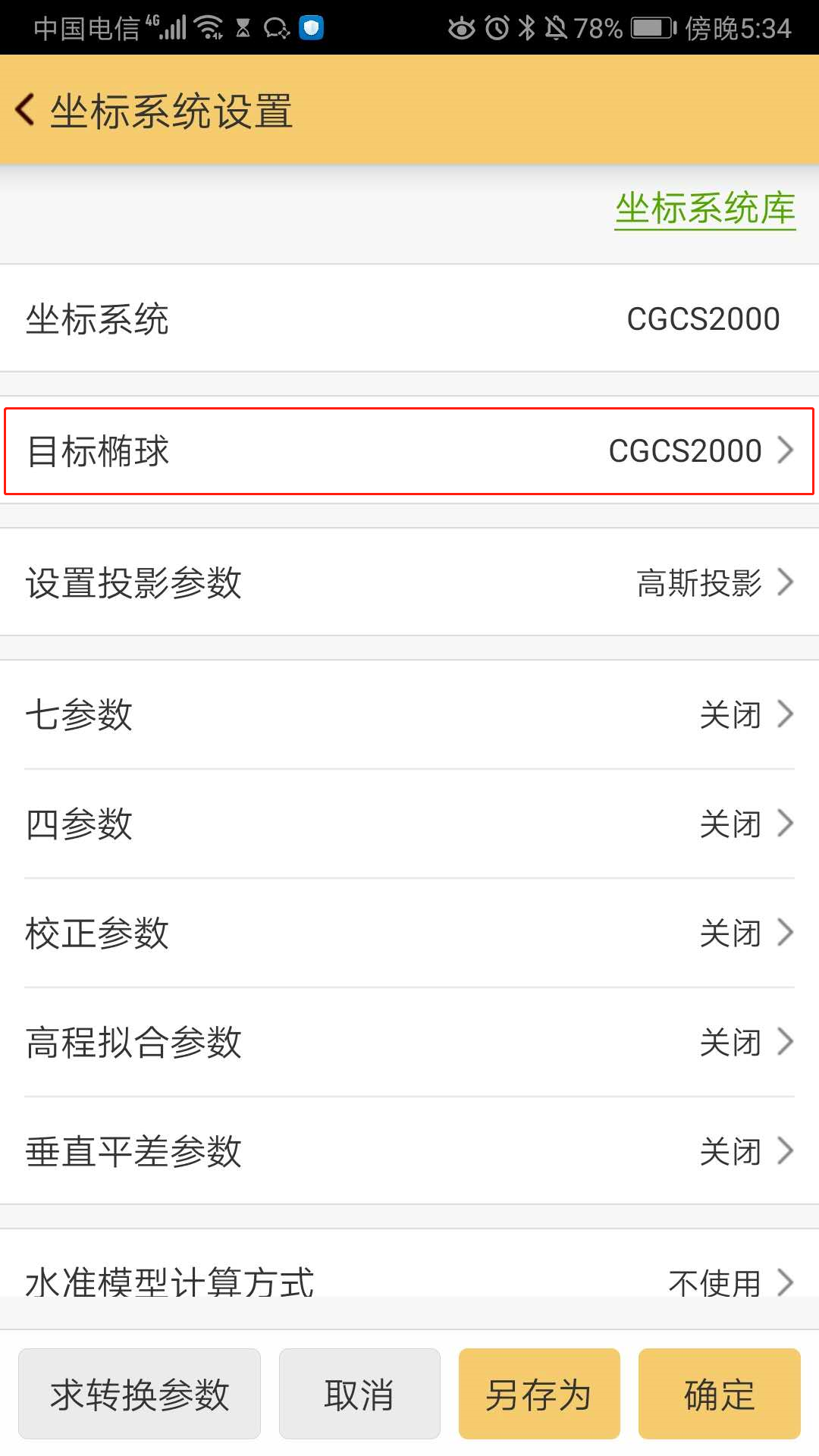

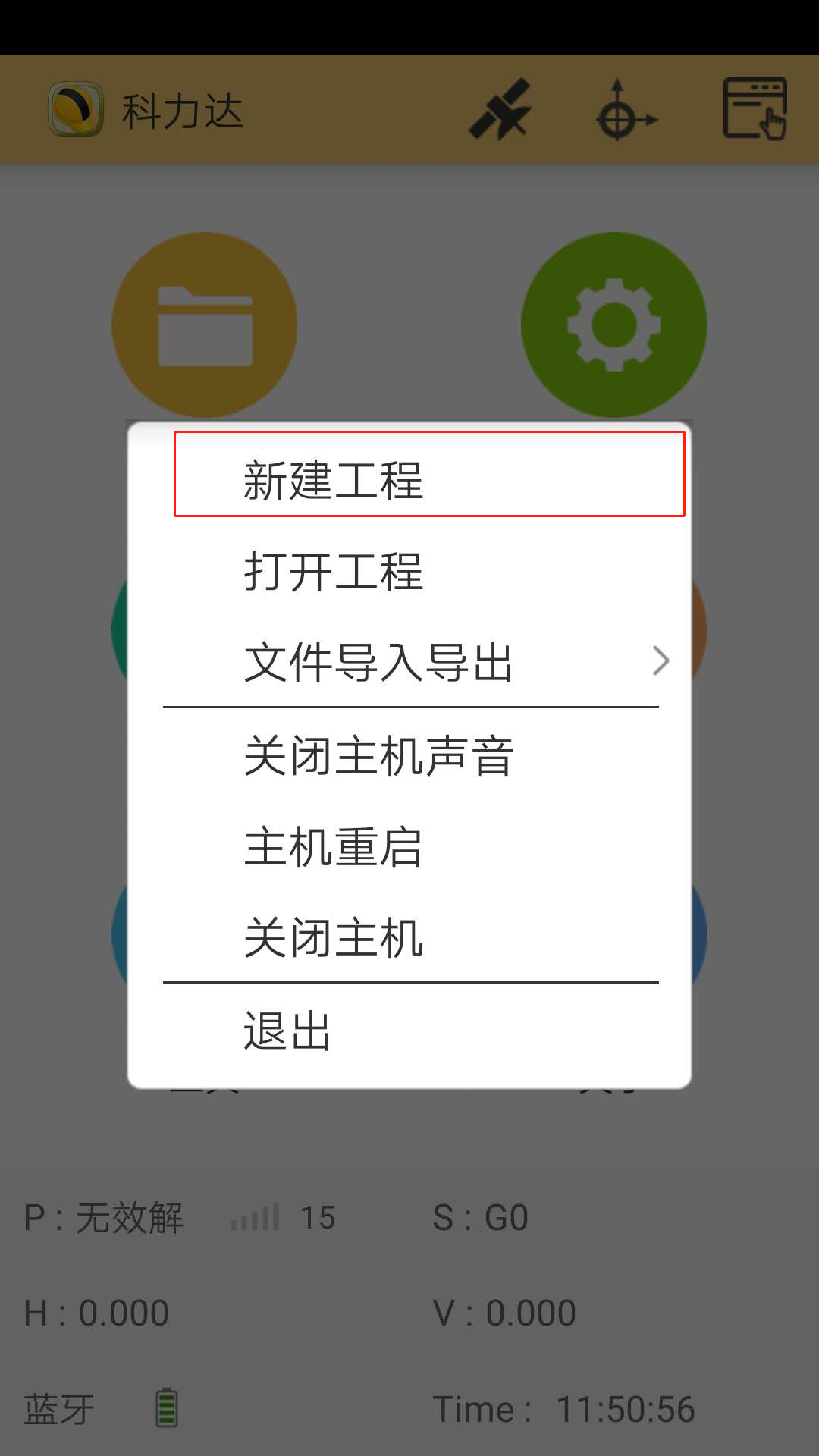

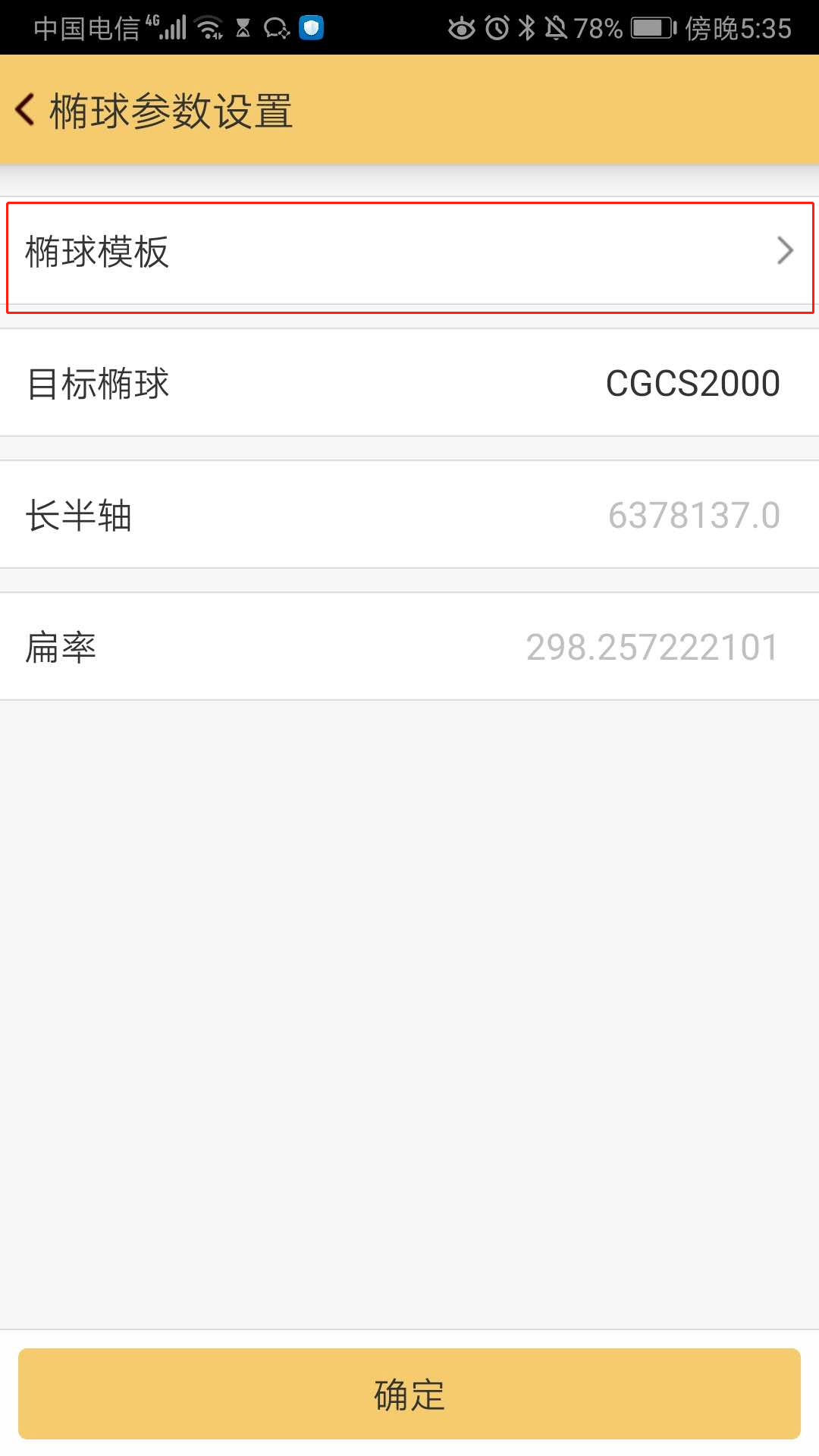

在工程之星5.0主界面，点击工程→新建工程→输入工程名称→点击确定→坐标系统（输入坐标系统
名称）→点击目标椭球→椭球模板（根据施工要求选择相应的椭球）→确定→点击设置投影参数
→修改正确的中央子午线值（点击定位标志，直接获取当地正确中央子午线值）确定→确定→是否
将参数应用到当前工程→确定。
四、求转换参数

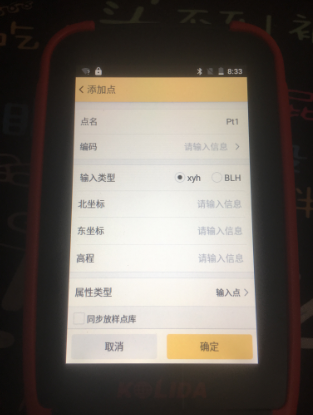

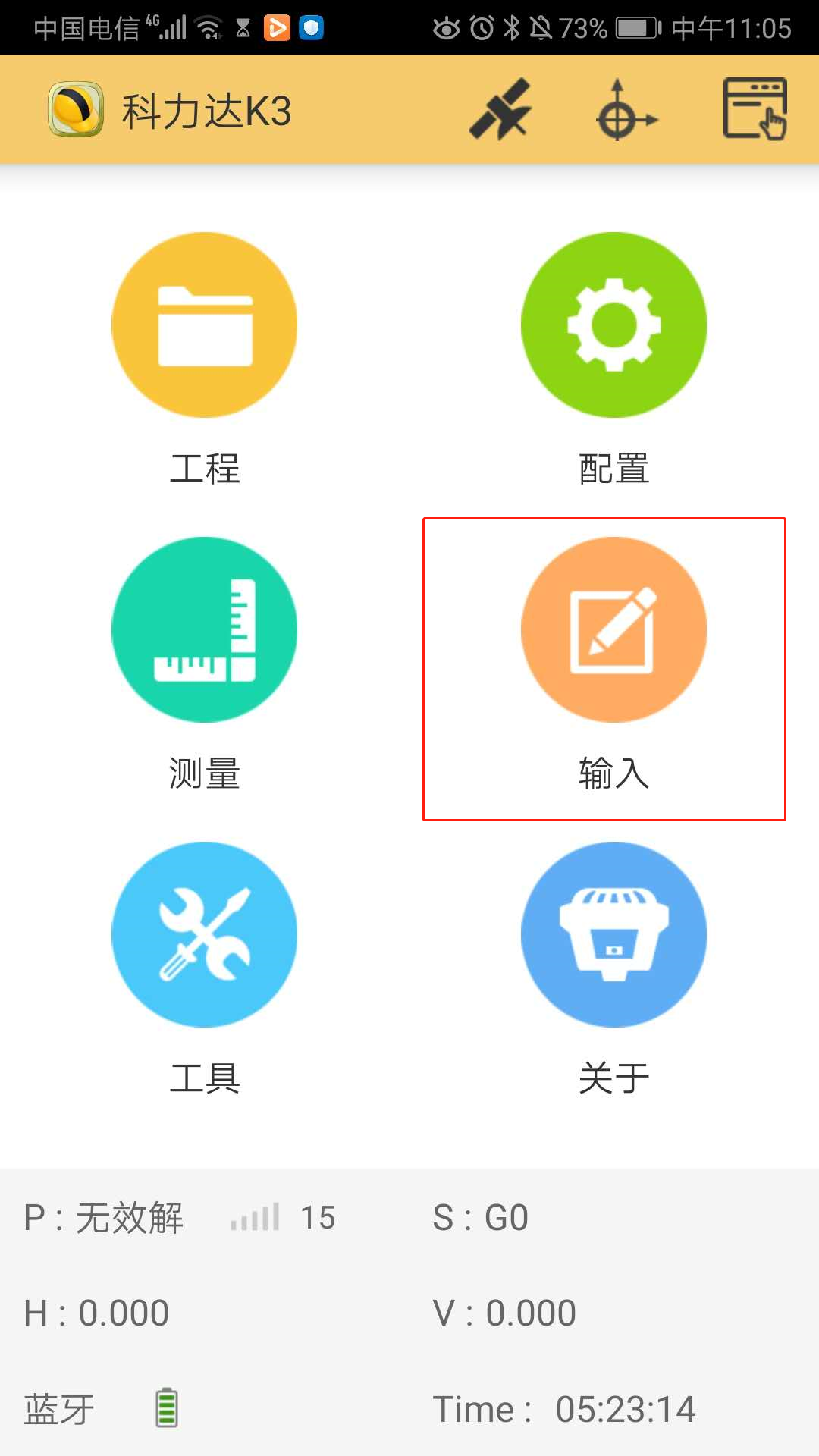

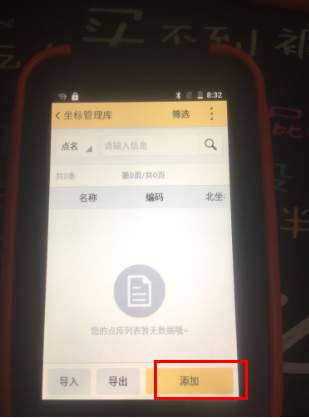

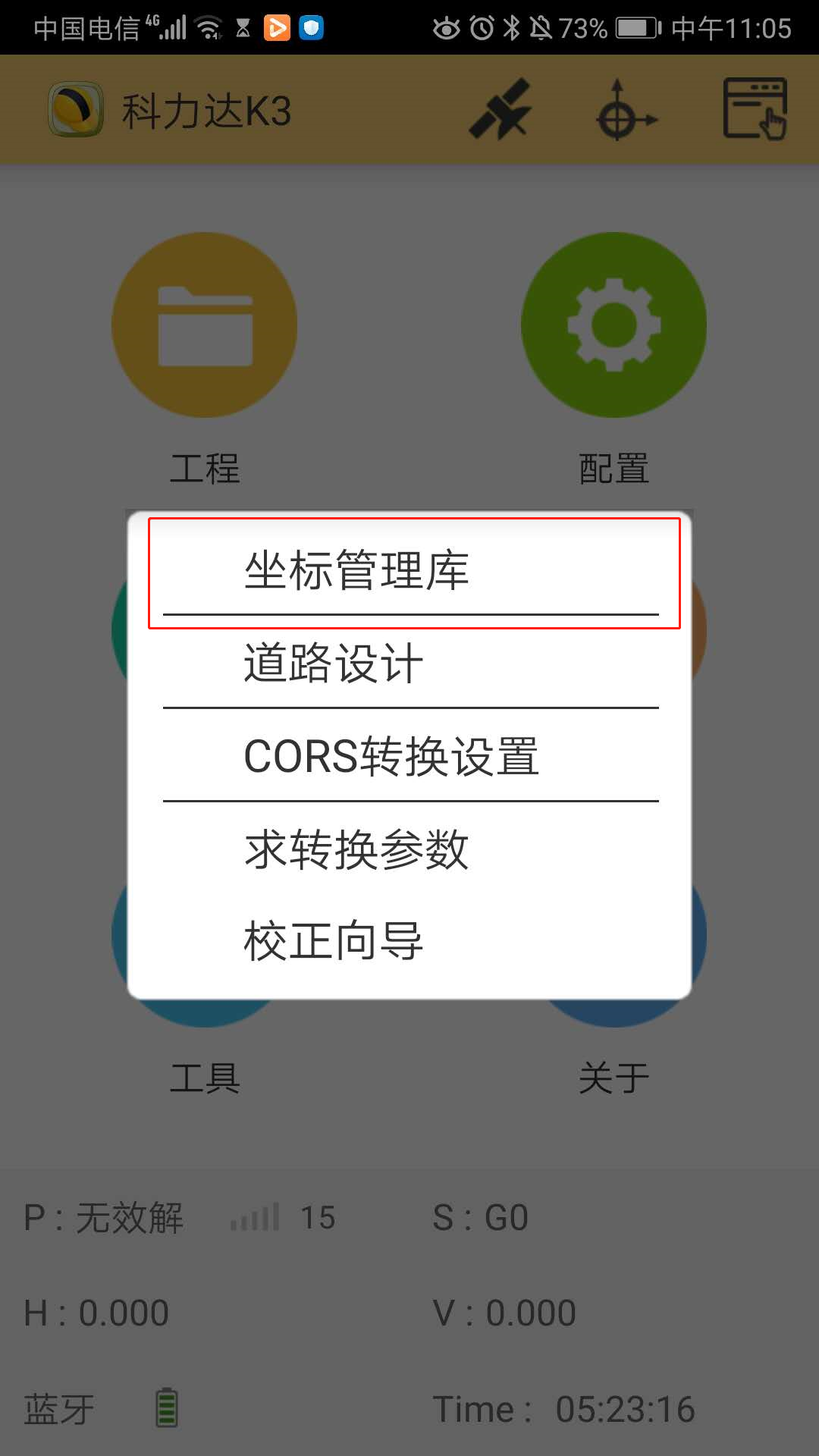

在工程之星5.0主界面，点击输入→坐标管理库→添加（把控制点坐标输入进去，至少两个控制点）
→使用仪器采集所输入点的大地坐标（注意采集的时候对中杆气泡要居中）。

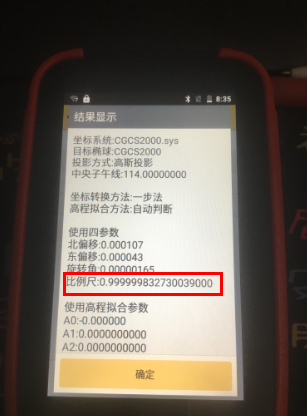

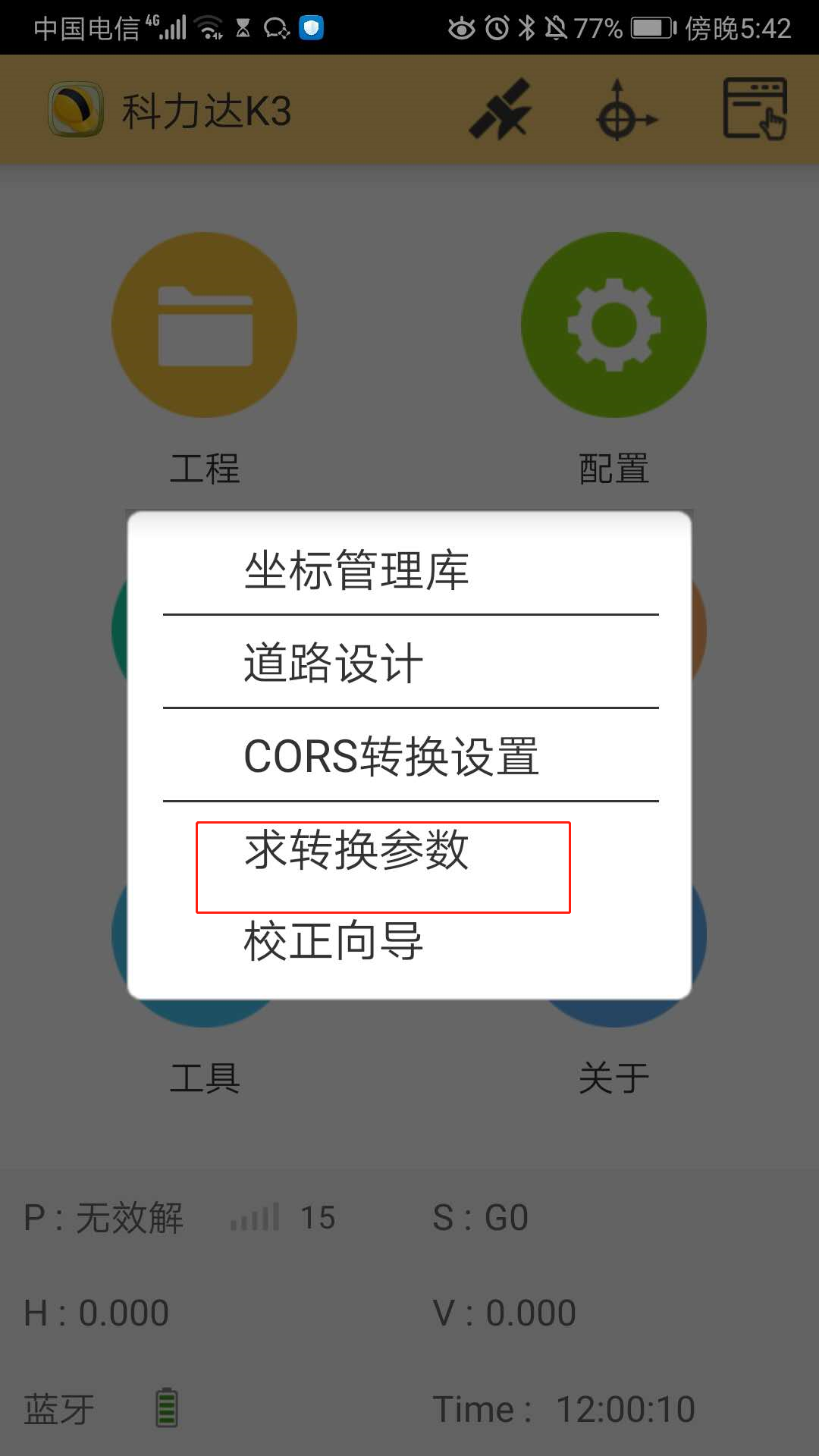

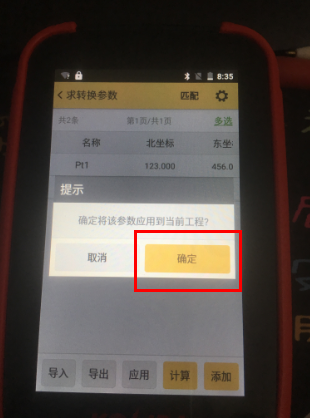

然后返回工程之星5.0主界面，点击输入→求转换参数→点击手簿右上角的匹配→点击计算（四参数
的比列尺越接近1越好）→应用→确定（然后再去找另外一个已知点核对一下坐标）。
五、数据导出
在工程之星5.0主界面，点击工程→文件导入导出→成果文件导出→输入成果文件名称→选择文件类型
（默认为南方cass格式，也可根据需要选择其他文件格式）→确定→把手簿通过USB传输线连接电脑
→点击我的电脑→点击H5→点击内部存储设备→选择SOUTHGNSS_EGStar→选择Export→拷出成果文件即可。
六、注册仪器

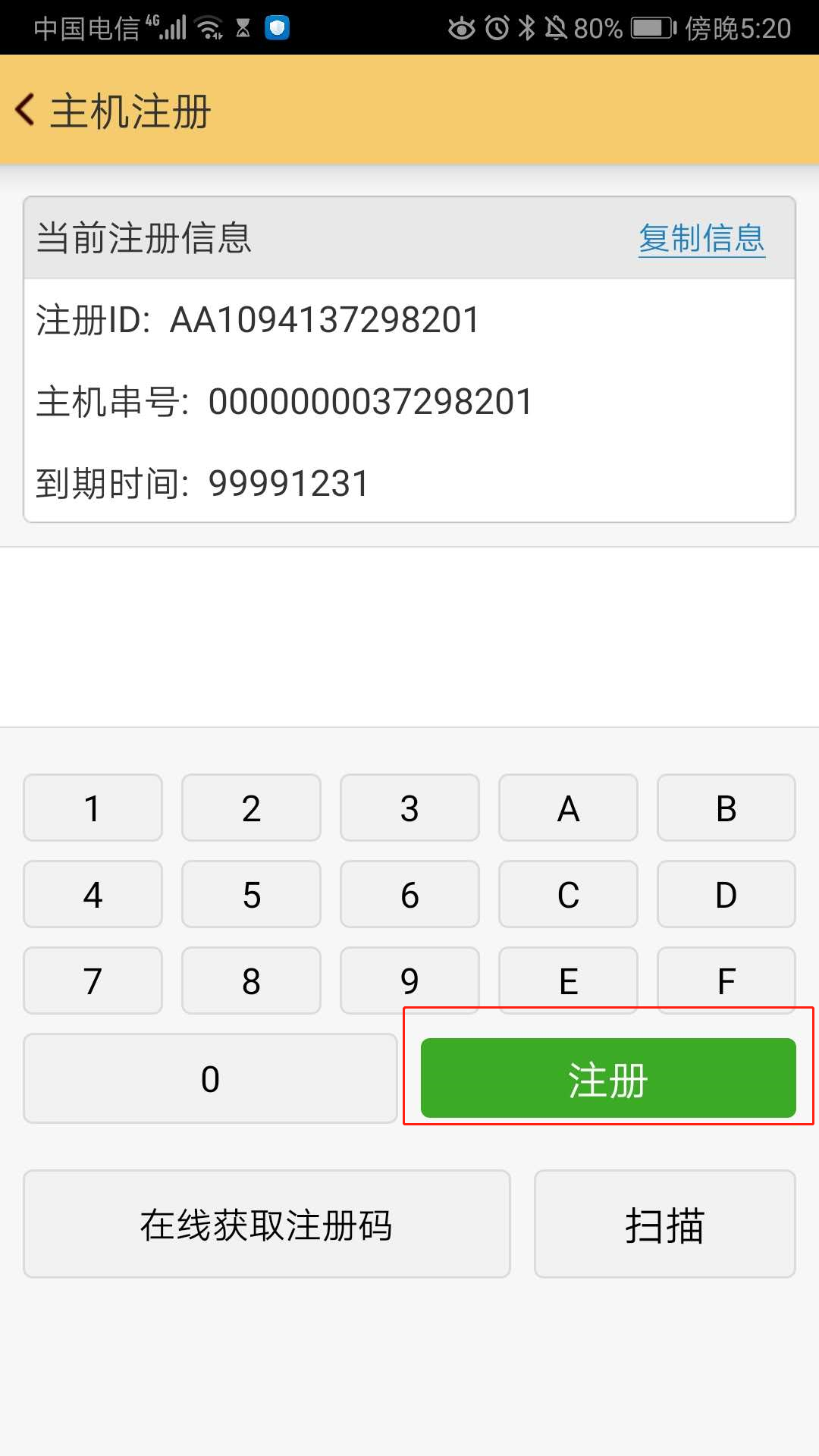

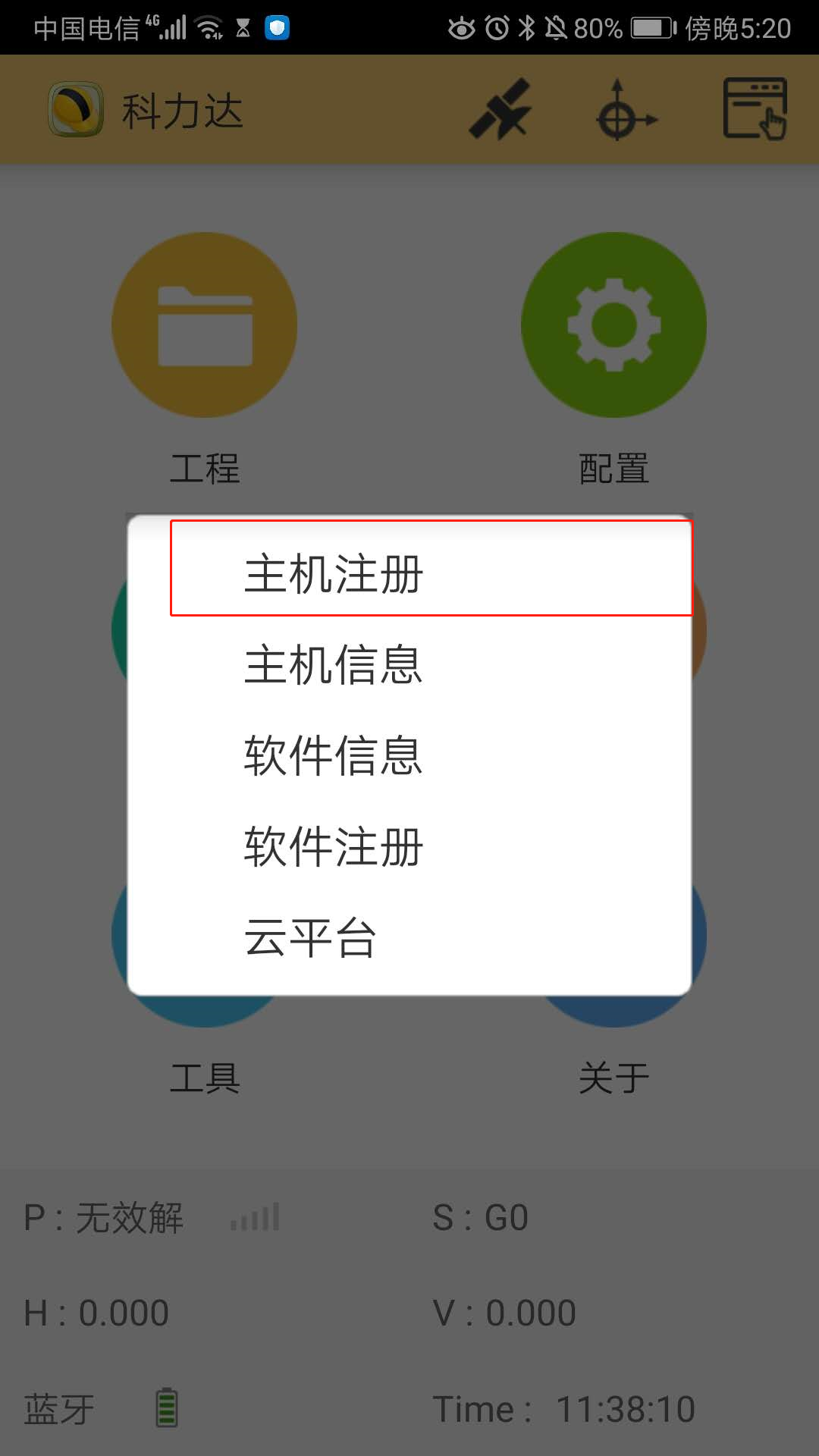

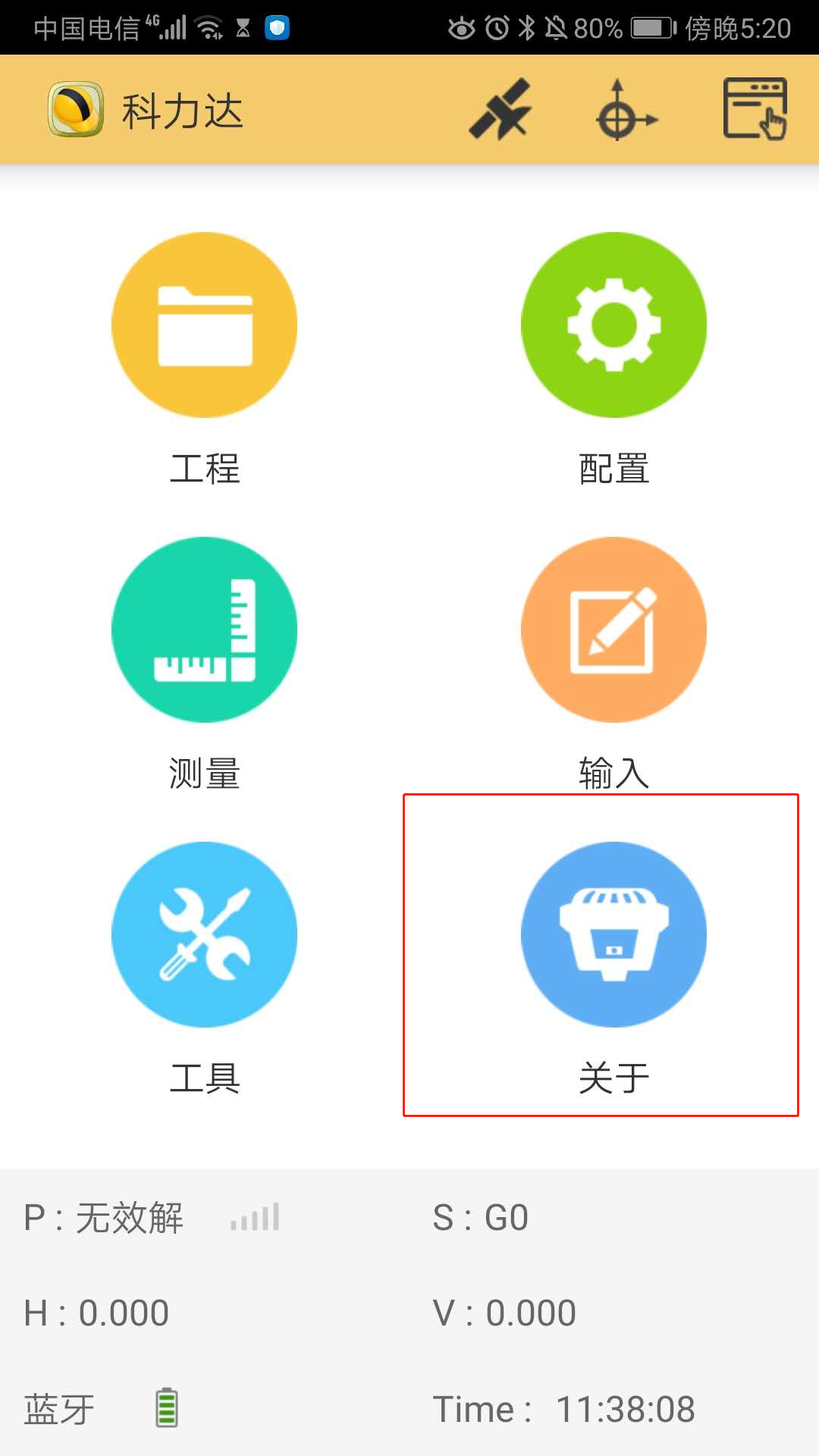

工程之星5.0主界面，点击关于→主机注册→输入注册码→点击注册。
仪器设置→基准站设置（差分格式默认“RTCM32”）→点击数据链→选择外置电台→点击启动，
基站设置成功，大电台TX灯一秒一闪后，基准站工作正常。
02 设置移动站：设置基准站成功后，返回工程之星5.0主界面，断开基站主机蓝牙，再连上移动站
主机蓝牙，设置移动站工作模式为：移动站内置电台模式。手簿连接移动站主机蓝牙成功后，点击
配置→仪器设置→移动站设置→数据链→内置电台→数据链设置→设置通道（将移动站电台通道与
基站外挂电台通道相对应），返回到工程之星5.0主界面，出现固定解就可以了。
（移动站电台通道与基站外挂电台通道相对应）
三、新建工程与设置坐标系
在工程之星5.0主界面，点击工程→新建工程→输入工程名称→点击确定→坐标系统（输入坐标系统
名称）→点击目标椭球→椭球模板（根据施工要求选择相应的椭球）→确定→点击设置投影参数
→修改正确的中央子午线值（点击定位标志，直接获取当地正确中央子午线值）确定→确定→是否
将参数应用到当前工程→确定。
四、求转换参数
在工程之星5.0主界面，点击输入→坐标管理库→添加（把控制点坐标输入进去，至少两个控制点）
→使用仪器采集所输入点的大地坐标（注意采集的时候对中杆气泡要居中）。
然后返回工程之星5.0主界面，点击输入→求转换参数→点击手簿右上角的匹配→点击计算（四参数
的比列尺越接近1越好）→应用→确定（然后再去找另外一个已知点核对一下坐标）。
五、数据导出
在工程之星5.0主界面，点击工程→文件导入导出→成果文件导出→输入成果文件名称→选择文件类型
（默认为南方cass格式，也可根据需要选择其他文件格式）→确定→把手簿通过USB传输线连接电脑
→点击我的电脑→点击H5→点击内部存储设备→选择SOUTHGNSS_EGStar→选择Export→拷出成果文件即可。
六、注册仪器
工程之星5.0主界面，点击关于→主机注册→输入注册码→点击注册。
