南沙星耀测绘-全站仪八大测量方法

来源:南沙测绘仪器 发布时间:2020-09-19热度:
全站仪八大测量方法...

今天,给大家复习一下全站仪测量方法,全站仪八大测量方法,请接好哦~

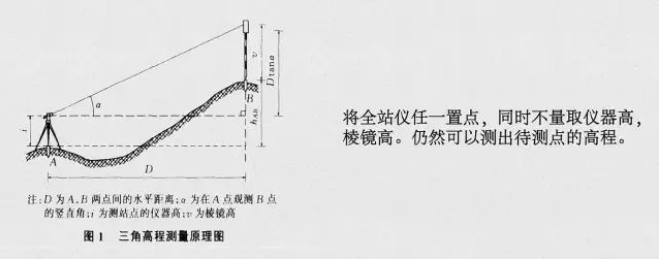

一、高程测量
1、仪器任意置点,但所选点位要求能和已知高程点通视。
2、用仪器照准已知高程点,测出V的值,并算出W的值。(此时与仪器高程测定有关的常数如测站点高程,仪器高,棱镜高均为任一值,施测前不必设定。)
3、将仪器测站点高程重新设定为W,仪器高和棱镜高设为0即可。
4、照准待测点测出其高程。

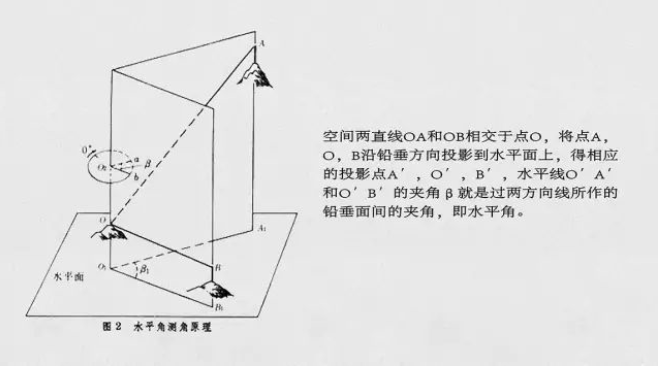

二、水平角测量
1、按角度测量键,使全站仪处于角度测量模式,照准第一个目标。
2、设置A方向的水平度盘度数为0°00´00"。
3、照准第二个目标B,此时显示的水平度盘度数即为两方向的水平夹角。
4、用于测量水平角的仪器,必须具备一个能置于水平位置水平度盘,且水平度盘的中心位于水平角顶点的铅垂线上。

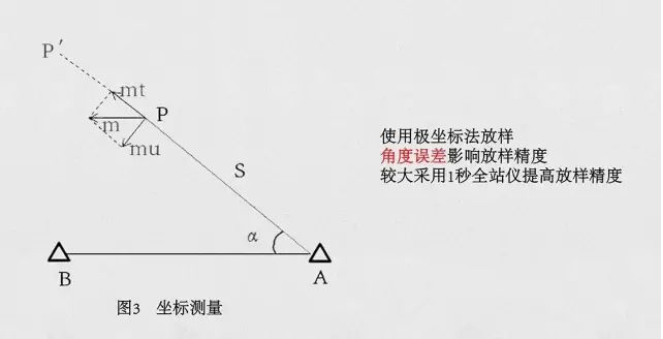

三、坐标测量
1、设定测站点的三维坐标。
2、设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。当设定后视点的坐标时,
全站仪会自动计算后视方向的方位角,并设定后视方向的水平度盘读数为其方位角。
3、设置棱镜常数。
4、设置大气改正值或气温、气压值。
5、量仪器高、棱镜高并输入全站仪。
6、照准目标棱镜,按坐标测量键,全站仪开始测距并计算显示测点的三维坐标。

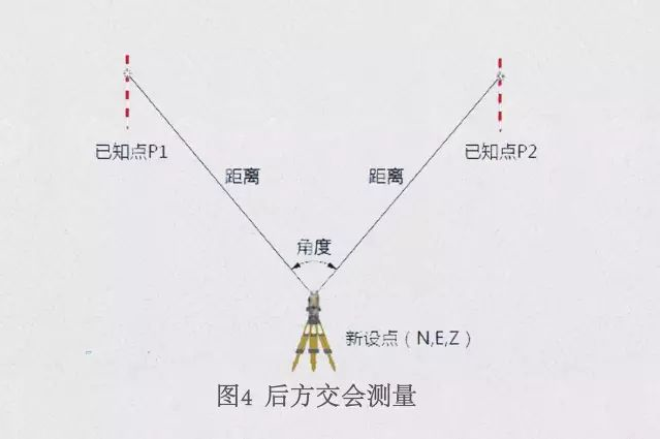

四、后交会测量
将全站仪安置在某一待定点上,通过对两个以上的已知点处棱镜进行观测,并输入各已知点三维坐标
及仪器高和棱镜高后,全站仪即可显示待定点的三维坐标。

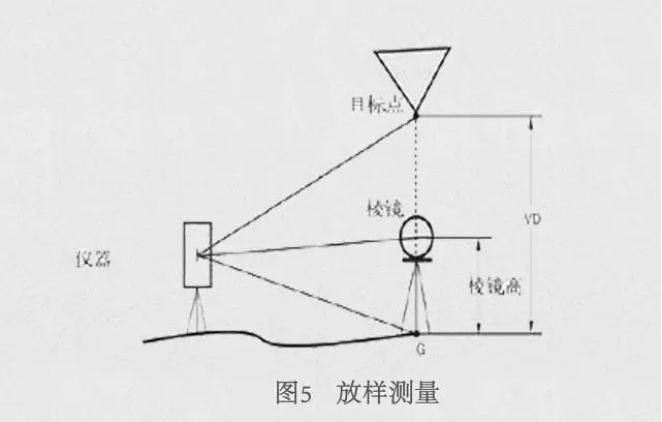

五、放样测量

1、将要测设的角度和边长(或坐标值)输入全站仪。
2、在放样过程中仪器显示角度和边长的实测值与放样值之差,根据显示的偏离值及符号调整棱镜位置,
直至偏离值为零,此时棱镜所处位置即为要测设的点位。
3、有的电子全站仪还可通过图形显示棱镜上下左右前后的移动方向。

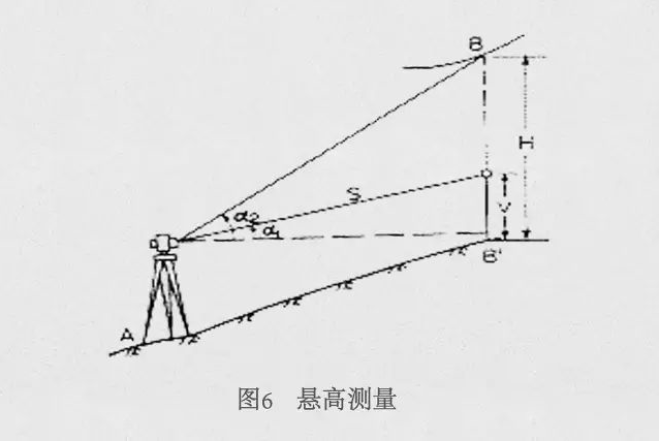

六、悬高测量
1、要测量某些不能设置反射棱镜目标(高压电线、桥梁桁架)的高度时,可在目标正上方
或正下方处安置棱镜,输入棱镜高V。
2、瞄准棱镜并观测后,在瞄准目标,仪器即可显示目标的高度H。

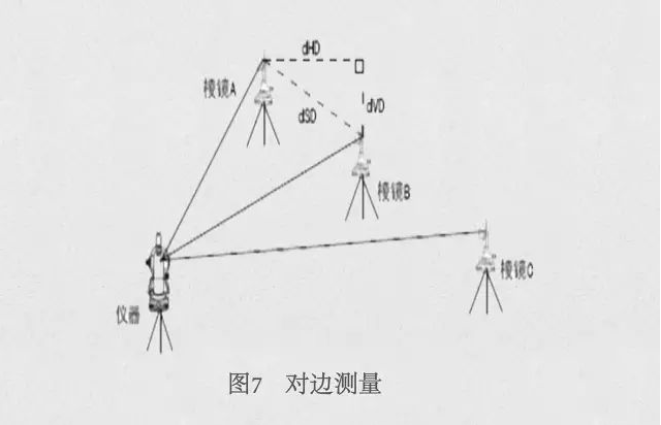

七、对边测量
如图:分别瞄准两个目标点处的棱镜并观测后,仪器即可显示出两个棱镜之间平距(dHD)、
斜距(dSD)、高差(dVD)。

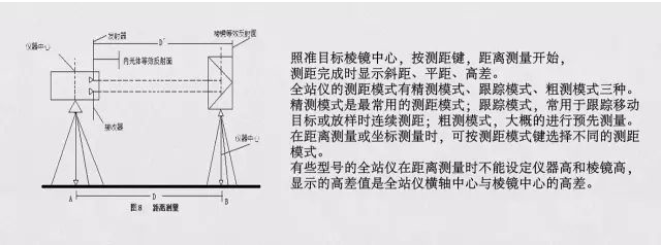

八、距离测量

1、首先设置全站仪棱镜常数。测距前须将棱镜常数输入全站仪中,仪器会自动对所测距离进行改正。
2、其次,设置全站仪的大气改正值或气温、气压值。
光在大气中的传播速度会随大气的温度和气压而变化,15℃和760mmHg是仪器设置的一个标准值,此时
的大气改正为0ppm。实测时,输入温度和气压值,全站仪会自动计算大气改正值,并对测距结果进行改正。
3、接着,量仪器高、棱镜高并输入全站仪。
4、最后,全站仪距离测量。

这8个测量方法是常见,有基本的,有高级的。有需要的朋友们可以收藏一下哦!
