海星达小型化系列全站仪
海星达小型化系列全站仪
海星达小型化免棱镜全站仪采用小型化机身，使用全新的长测程测距结构、光电一体式双轴
补偿系统，以及集高精度的光学系统、高稳定性的机械结构和高集成的电路设计于一身的精
密测距系统，大幅度提高了测距速度与距离，并突破性的采用了STM32架构设计和高等级防
尘防水结构，在保证仪器精度和稳定性的同时，全面提升仪器的整体性能和处理速度。
补偿系统，以及集高精度的光学系统、高稳定性的机械结构和高集成的电路设计于一身的精
密测距系统，大幅度提高了测距速度与距离，并突破性的采用了STM32架构设计和高等级防
尘防水结构，在保证仪器精度和稳定性的同时，全面提升仪器的整体性能和处理速度。

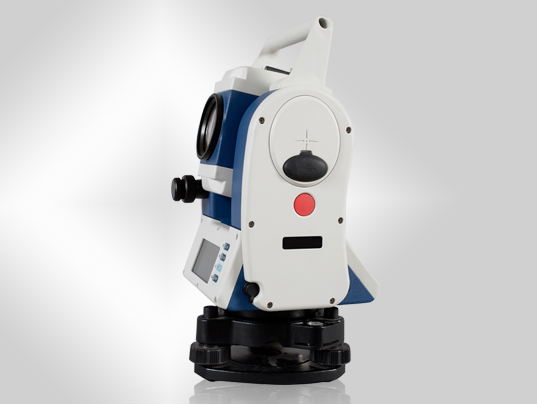

小型化设计
采用STM32主板架构

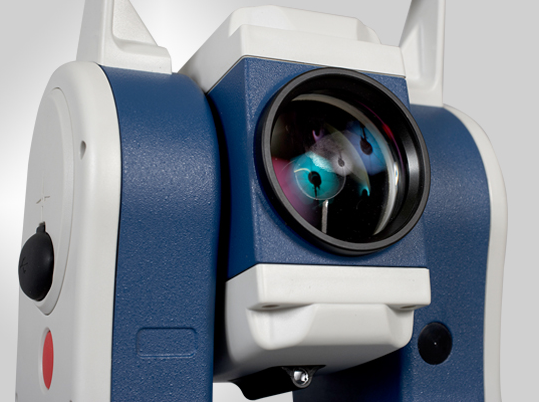

免棱镜350M
光电一体式单轴补偿器

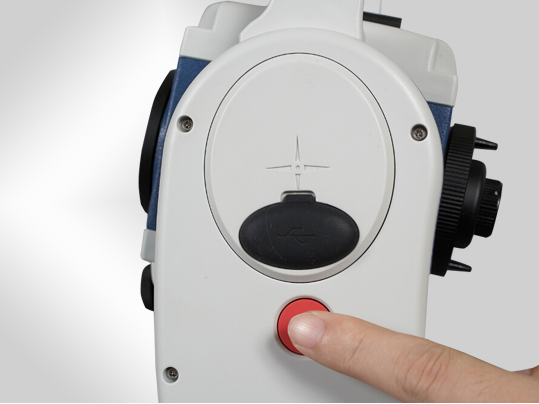

快捷测量按键一键触发
智能联机检测

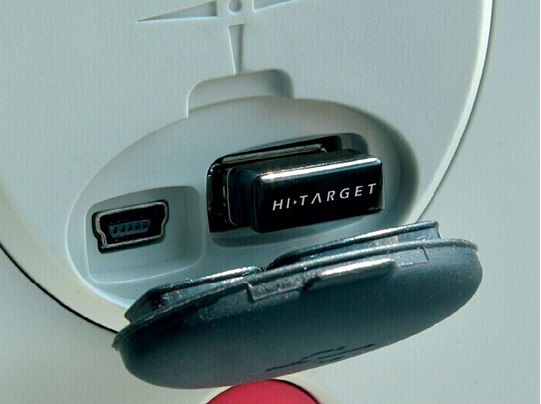

标配RS232、U盘、MiniUSB通讯接口进行数据的上传下载
大容量高能锂电池，超长工作时间
激光上对中无需拆卸提拔设计
IP66的防尘防水等级
技术参数：
技术参数：
| 型号 | ATS-320M | ATS-320M6 | ATS-320M8 |
| 角度测量(Hz、V) | |||
| 测角原理 | 绝对编码 | ||
| 最小读数 | 1″/5″/10″(可选) | ||
| 测角标准 | 2″ | ||
| 望远镜 | |||
| 放大倍数 | 30X | ||
| 视场角 | 1°30′ | ||
| 最短视距 | 1.2m | ||
| 成像 | 正像 | ||
| 补偿器 | |||
| 系统 | 光电一体式单轴补偿器 | 光电一体式双轴补偿器 | |
| 补偿范围 | ±3′ | ||
| 设置精度 | 1″ | ||
| 距离测量(IR) | |||
| 测程 单棱镜 大气一般/好 | 4000m/5000m | ||
| 使用反射片 | 1000m | ||
| 测距精度 | 2mm+2ppm | ||
| 测量时间(精测/跟踪) | 0.8秒/0.3秒 | ||
| 无棱镜测距(RL) | |||
| 测程(使用反射率为90%的柯达白卡) | 350m | 600m | 800m |
| 测距精度 | 3mm+2ppm | ||
| 测量时间 | 1.5秒 | ||
| 通讯 | |||
| 内存数据容量 | 20000数据点(标配8G U盘) | ||
| 通讯端口 | 标配RS232串口、Mini-USB口、U盘口和蓝牙（选配） | ||
| 数据格式 | ASCII | ||
| 操作 | |||
| 操作系统 | 实时操作系统 | ||
| 显示屏 | 2.8英寸192*96高亮LED显示屏，亮度3级可调 | ||
| 键盘 | 双面数字蓝色背光水晶键盘 | ||
| 激光对点器 | |||
| 类型 | 激光对点,4级亮度调节(光学对点器可选配) | ||
| 精度 | 1mm(仪器高1.5m) | ||
| 环境条件 | |||
| 工作温度范围 | -20℃—+50℃ | ||
| 存储温度范围 | -25℃—+70℃ | ||
| 防尘防水（依据标准：IEC60529） | IP66 | ||
| 电源供应 | |||
| 电池类型 | BT30高能锂电 | ||
| 电压/容量 | 7.4V 3400mAh | ||
| 工作时间 | 16小时(新电池25℃时30秒测量一次) 24小时连续测角模式 | ||
| 测量次数 | 约12000次 | ||
| 机身 | |||
| 尺寸 | 300mmx150mmx150mm（长x宽x高） | ||
| 重量 | 3.7kg（不带电池） | ||
