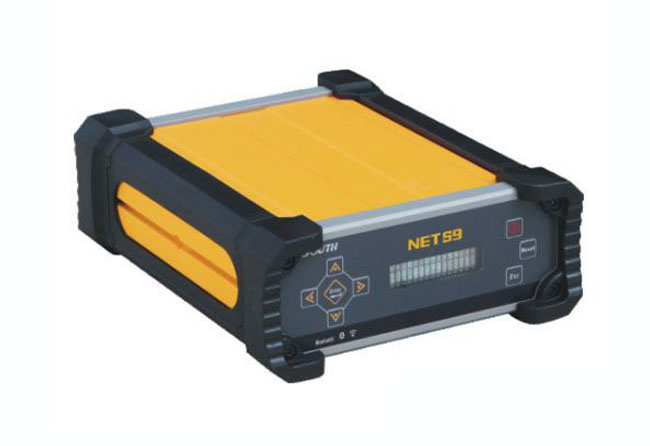

● 国产自主研发板卡北斗参考站接收机,兼容各大卫星定位系统。
● 采用Cortex-A5处理器,是目前体积最小、能效最高的应用型处理器,性能强劲,运算速度快。内置Linux操作系统,稳定可靠。
● 全新设计的铝合金模具,工业等级达到IP67,可以满足各种复杂的工作环境。
● 前置液晶屏显示,灵活实现现场无PC接收机功能的显示与设置。
● 具备WiFi 热点、蓝牙无线连接,可利用移动终端对接收机进行配置,极大的提高了用户的操作体验和便捷性。
● 全新固件系统升级,支持STH、RINEX2.X、RINEX3.x原始观测数据存储,具备多线程独立数据存储,可记录0.5秒、1秒、5秒、10秒、15秒、30秒6种不同采样间隔数据、不同时长的原始观测数据,可以任何设置自动记录时间。
● 内置10000mAh电池,默认工况下提供15个小时以上的续航时间。
● 内置高速海量内存,emmc固态存储,稳定可靠,支持自动循环存储,支持划分内存空间。
● 10MHZ外部频标输入,1个PPS输出,1个事件输入,气象/倾斜传感器输入。
● 国产自主研发板卡北斗参考站接收机,兼容各大卫星定位系统。
● 采用Cortex-A5处理器,是目前体积最小、能效最高的应用型处理器,性能强劲,运算速度快。内置Linux操作系统,稳定可靠。
● 全新设计的铝合金模具,工业等级达到IP67,可以满足各种复杂的工作环境。
● 前置液晶屏显示,灵活实现现场无PC接收机功能的显示与设置。
● 具备WiFi 热点、蓝牙无线连接,可利用移动终端对接收机进行配置,极大的提高了用户的操作体验和便捷性。
● 全新固件系统升级,支持STH、RINEX2.X、RINEX3.x原始观测数据存储,具备多线程独立数据存储,可记录0.5秒、1秒、5秒、10秒、15秒、30秒6种不同采样间隔数据、不同时长的原始观测数据,可以任何设置自动记录时间。
● 内置10000mAh电池,默认工况下提供15个小时以上的续航时间。
● 内置高速海量内存,emmc固态存储,稳定可靠,支持自动循环存储,支持划分内存空间。
● 10MHZ外部频标输入,1个PPS输出,1个事件输入,气象/倾斜传感器输入。
GNSS性能 |
||
198通道 (K508国产自主研发板卡) |
||
BDS(北斗) |
同步B1、B2、B3 |
|
GPS |
同步L1C/A、L2C、L2E、L5 |
|
GLONASS |
同步L1C/A、L1P、L2C/A(仅限GLONASS M)、L2P |
|
SBAS |
同步L1C/A、L5 |
|
未经滤波、未平滑的伪距测量数据,用于低噪音、低多路径误差、低时域相关性和高动态响应,精度可优于100mm |
||
噪音极低的GNSS载波相位测量,1赫兹带宽内的精度<1毫米 |
||
应用成熟的低仰角跟踪技术 |
||
支持多种卫星导航系统,跟踪卫星数可多达30颗以上 |
||
支持实时静、动态双频RTK解算,同时支持单BD-2解算模式 |
||
独有的kRTK技术,保障了定位精度的可靠性,大大提高了数据解算质量 |
||
智能动态灵敏度定位技术,适应各种环境的变幻,适应更加恶劣、更远距离的定位环境 |
||
全面的兼容的高精简报文,易于数据传输及配套软件的应用开发 |
||
稳定的长距离RTK解算能力 |
||
具备强大的强大的远程访问及配置功能,设置界面直观 |
||
初始化时间 |
小于10秒 |
|
可靠性 |
>99.9% |
|
首次定位时间 |
≤50秒 |
|
定位精度 |
||
单点定位 平面由于1.5m,高程由于3m |
||
差分源 |
||
平面 |
静态平面 |
±2.5mm+1ppm×D (D为测量距离,单位mm) |
动态平面 |
±10mm+1ppm×D (D为测量距离,单位mm) |
|
高程 |
静态高程 |
±5mm+1ppm×D (D为测量距离,单位mm) |
动态高程 |
±20mm+1ppm×D (D为测量距离,单位mm) |
|
数据存储、输出 |
||
内存 |
标配16G高速内存(16-32G可选配),采用eMMC存储固定存储,稳定可靠,自动循环存储。支持存储空间划分 |
|
定位输出 |
1Hz、2Hz、5Hz、10Hz、20Hz、50Hz(取决于安装选项),高达50Hz原始测量与定位输出 |
|
参考输出 |
RTCM2.1、RTCM2.2、RTCM2.3、RTCM3.0、RTCM3.1、RTCM3.2、CMR、CMR+、sCMRx、RTCA、NOVATELX |
|
导航输出 |
ASCII:NMEA-0183 V2.3 GSV、AVR、RMC、HDT、VGK、VHD、ROT、GGK、GGA、GSA、ZDA、VTG、GST、PJT、PJK、BPQ、GLL、GRS、GBS以及二进制 |
|
存储格式 |
支持STH、RINEX2.X、RINEX3.X自由切换,支持0.5秒、1秒、5秒、10秒、15秒、30秒6种不同采样间隔数据,支持6线程独立数据存储 |
|
数据检索 |
HTTP下载、FTP数据下载及USB拷贝 |
|
文件命令方式多样 |
||
支持循环存储 |
||
支持外接USB存储器,最大支持1TB |
||
数据传输 |
||
以太网 |
支持TCP/IPO数据流,包括Server、Caster和Client三种模式,支持HTTP、UDP、FTP、NTRIP等服务 |
|
串口 |
支持多路(3路)独立串口数据流,可以输出导航定位数据、原始观测数据、差分修正数据、1PPS-UTC |
|
蓝牙 |
支持2.4GHz连接 |
|
WIFI |
2.4GHz IEEE 802.11b/g/n支持热点和客户端模式 |
|
电气特性 |
||
外接供电 |
9V-28V直流电源的输入,提供三路电源输入接口,带过压过流保护 |
|
内置电池 |
内置15000mAh的锂电池,默认设置下可以连接工作20小时,12V外接供电时自动充电 |
|
功耗 |
3.8W |
|
设备接口 |
||
2个RJ45网络接口 |
||
3个独立串口,支持气象仪、倾斜仪和各类传感器 |
||
2个USB接口;USB Host、USB Device |
||
3路独立电源接口 |
||
1个PPS输出接口,1个外部事件输入接口 |
||
1个外部频标接口 |
||
1个GNSS天线输入接口,兼容各品牌GNSS天线 |
||
1个WIFI天线接口 |
||
显示 |
||
前置液晶面板显示 |
||
LED指示灯 |
||
物理指标 |
||
尺寸 |
216mm长*178mm宽*72mm高 |
|
重量 |
2.28kg |
|
防震 |
坚固铝合金外壳加塑胶圈,抗2米自然跌落 |
|
防水 |
用水冲洗无任何伤害 |
|
防尘 |
完全防止粉尘进入 |
|
等级 |
IP67 |
|
工作环境 |
||
工作温度 |
-40℃~75℃ |
|
操作温度 |
-55℃~85℃ |
|
工作湿度 |
相对湿度,10%-100%(非凝结) |
本资料仅供参考,为不断提高产品性能,本网站中所有图片及性能参数如有改动,恕不另行通知,敬请谅解!本公司保留对所有技术参数和图片的最终解释权。
