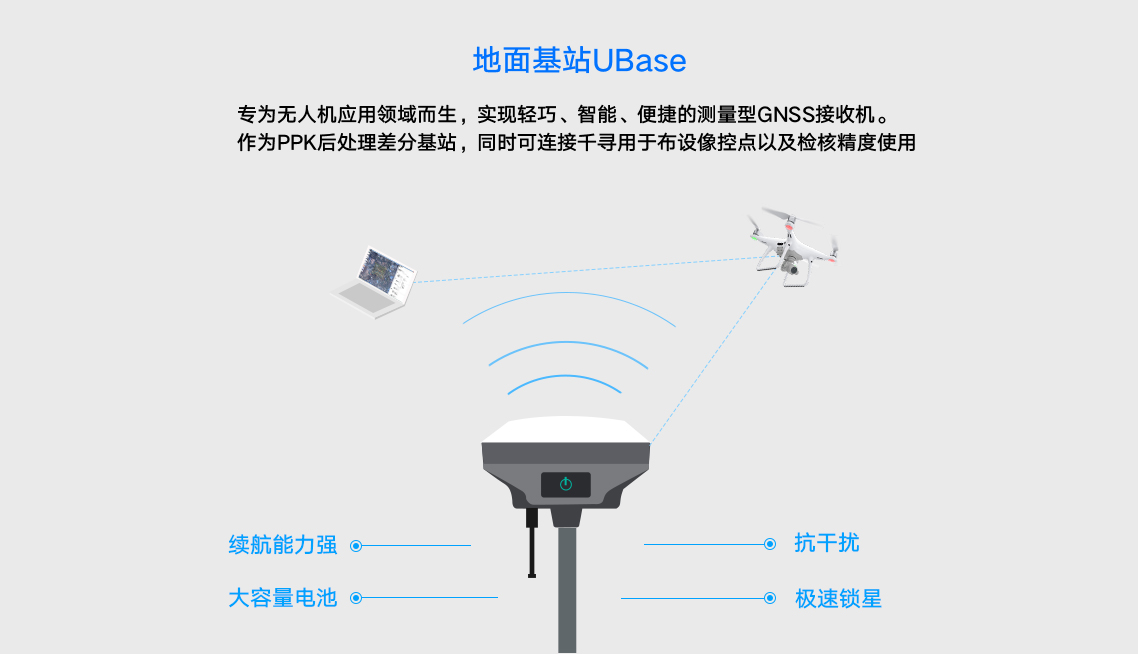

UBase参数 | |
系统配置 | 操作系统: Linux操作系统 |
启动时间: 3s | |
数据存储: 内置16GBROM,支持最大32GSD卡扩展 | |
用户界面 | 面 板: 单按键 |
LED提示灯:卫星灯,通讯灯,电源灯 | |
高级应用 | iPOWER智能平衡技能技术、LBS、NFC |
智能服务: 语音播报、语音向导、功能自检、DIY语音 | |
远程服务: 远程提醒、远程升级、远程注册、远程控制、远程数据下载 | |
物理特性 | 电池:高容量锂电池5000mAh/块(2块)单块电池网络移动站工作时间10小时 |
输入电压:直流6~28V,带过放保护 | |
尺寸:155mm×83mm | |
重量:≤1.2kg(含电池) | |
功耗:4.2W | |
材料:外壳采用镁合金材料 | |
GNSS配置 | 系统内核:多星系统内核 |
通道数:220 | |
BDS | |
GPS | |
GLONASS | |
静态格式支持:GNS、Rinex双格式静态数据 | |
通讯单元:TDD-LTE、FDD-LTE、TD-SCDMA、WCDMA、EDGE、GPRS、GSM | |
内置4G全网通网络通信 | |
功耗:1W | |
频段:840MHz | |
环境特性 | 防尘防水:IP68;可抗2米水下临时浸泡完全防止粉尘进入 |
防摔:抗3米自然跌落 | |
相对湿度:100%抗泠凝 | |
工作温度:-45℃~75℃ | |
存储温度:-55℃~85℃ | |

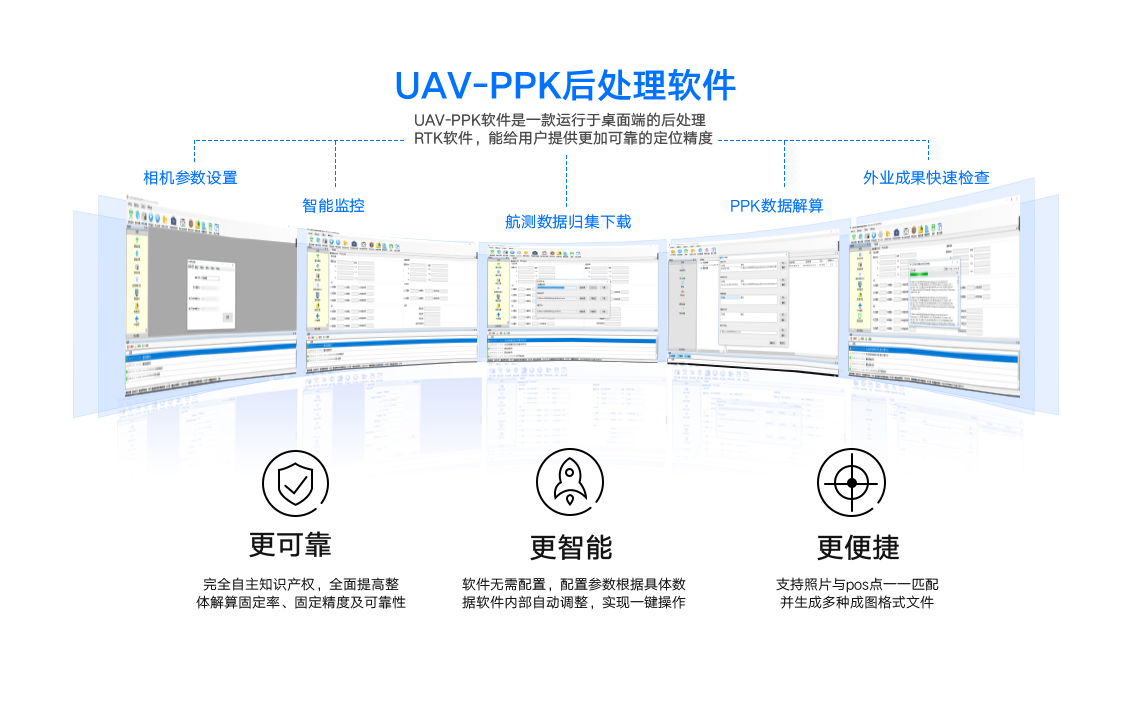

后处理软件 | |
1、具有自主知识产权(提供软件著作权证书扫描件,原件备查) | |
2、数据兼容性高:软件能解算中海达格式、Novatel主板数据、Trimble BD930数据、Rinex数据、和芯星通主板数据 | |
司南主板数据、南方主板数据、大疆P4R原始数据格式,能提取中海达格式、Novatel主板数据、Trimble BD930数据、 | |
大疆P4R主板数据的Eventmark事件。软件支持大疆P4R机载端原始数据、相机拍照点文件直接导入 | |
3、算法配置自动化:软件无需配置,配置参数根据具体数据软件内部自动调整,实现一键操作 | |
4、软件支持数据点在平面地图与在线地图显示 | |
5、软件解算效率高:处理20M移动站数据,从新建项目到导出结果,只需5分钟 | |
6、软件解算精度高:短基线(10KM以内),水平精度优于3cm±1ppm;高程精度优于5cm±1ppm。一般情况下,静态 | |
数据固定率大于99%,动态数据固定率大于95%。 | |
7、软件具有强大的坐标转换功能,支持任意椭球之间的坐标转换。支持将大疆P4R采集的WGS84经纬度坐标转换为各种国家坐标 | |
8、 软件支持IMU数据进行相机与天线的位置改正 | |
9、 软件支持导出多种格式数据:*.csv,*.kml,*.pos,$GPGGA格式 | |
10、软件支持照片文件夹导入,支持照片与pos点匹配,可以生成能导入到Smart3D、PIX4D软件的成图格式文件 | |
11、显示拍照照片的大致位置和序列排序,和机载端记录的数据进行匹配显示,显示直观、智能化 | |
12、解算时,显示结算的每个点的解算的状态以及结算的误差和对应点的卫星数和有效卫星数 | |
13、可进行惯导数据导入结算功能 | |
14、可以加入相机及天线的偏差改正功能 | |
15、可根据个人喜好修改记录点和结算点的显示颜色 |

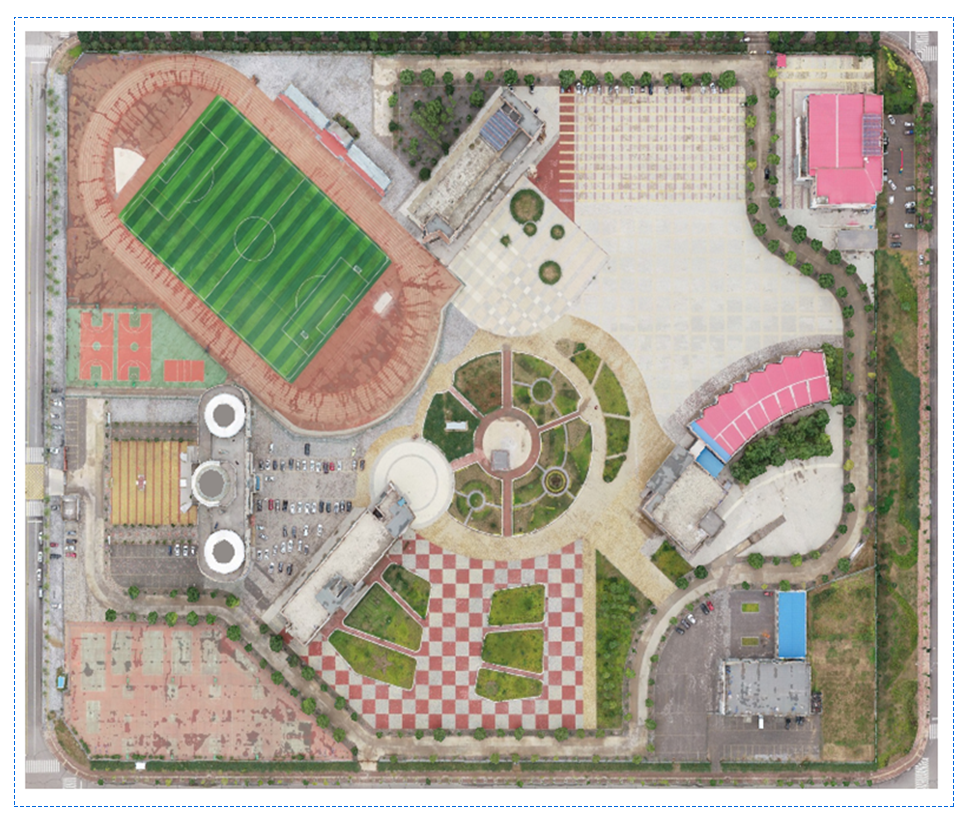

内蒙古 | ||||
飞行时间:2018.9 | ||||
目 的: 外业测量使用中海达 PPK 套装结合大疆精灵 4 RTK 进行作业, 内业利用中海达 UAV-PPK 软件的后处理结果及大疆精灵 4 RTK 拍摄的照片进行处理,测试其 Smart3D 模型结果是否可以满足 1:500 免像控的精度要求。 | ||||
数 据: 面积:1.96 平方公里,航向重叠 80%,旁向重叠度 65%,飞行 高度、速度:180m,11m/s | ||||
像片比例:4:3 | ||||
处理软件:ContextCapture(Smart3D) | ||||

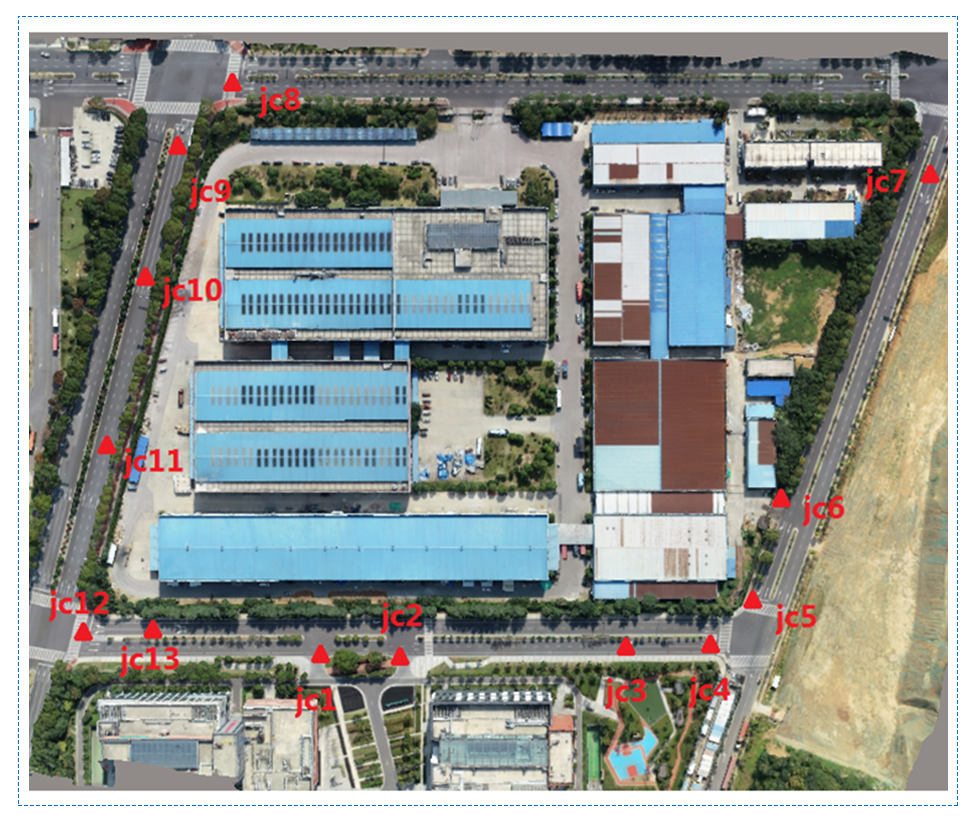

南京龙港科技园 | ||||
飞行时间: 2018.10 | ||||
测 区: 江苏省南京市 | ||||
面 积: 约0.12平方公里 | ||||
作业概括: 外业测量方面使用中海达PPK套装结合大疆精灵4 RTK进行作业; 内业方面利用中海达UAV-PPK软件的后处理结果及大疆精灵4 RTK 拍摄338张下视照片进行处理,经Bentley Context Capture软件进 行空三加密和免像控模型生成 | ||||
数 据:航向重叠 80%,旁向重叠度 80%,飞行高度100米、速度:11m/s | ||||
像片比例 : 4:3 | ||||
处理软件: ContextCapture(Smart3D) | ||||
