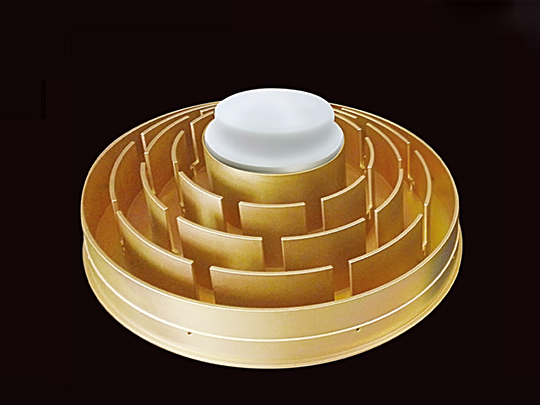

中海达 3D 扼流圈天线
中海达 AT-53501CR 是一款达到亚毫米级相位中心精度的全频段 GNSS 测量天线，可以支持北斗二代、
GPS、GLONASS 和 GALILEO 所有系统的卫星导航信号接收，满足目前测量设备高精度、多系统兼 容
的需求。广泛应用于参考站，形变监测，地震研究，和环境有特殊 要求的高端应用领域。尤其适合地面
参考站的建设和地质监测等应用 领域。
性能优势：
产品特点：
产品特点：
1、 采用独特的 3D 扼流圈设计，使其具有优越的抗多路径及低
仰角卫星跟踪性能。
2、 相位中心精度达到亚毫米级，且相位中心稳定性高，重复性
好。
3、 独特的防水防尘设计，确保核心部件完全密封，可在户外长
年正常工作。
技术参数：
技术参数：
| 技术参数天线特性 | |
|
频率范围 Frequency Range |
GPS L1/L2/L5 GLONASS L1/L2 BD2 B1/B2/B3 Galileo E1/E5/E6 |
|
阻抗 Impedance |
50Ω |
|
极化方式 Polarization |
右旋圆极化 |
|
天线轴比 Axial Ratio |
≤3dB |
|
输出驻波 VSWR |
≤1.5 |
|
最高增益 Gain at Zenith |
≥5.5 dBi |
|
相位中心误差 Phase Center Error |
≤1.0mm |
| 低噪声放大器指标 | |
|
增益 LNA Gain |
40±2dB |
|
噪声系数 Noise Figure |
≤2.0 |
|
输出驻波 VSWRo |
≤2.0 |
|
工作电压 Operation Voltage |
4.2-12 VDC |
|
电流 Operation Current |
≤45mA |
| 工作环境 | |
|
工作温度 Operating Temp. |
－45℃～＋85℃ |
|
储存温度 Storage Temp. |
－55℃～＋85℃ |
|
湿度 Humidity |
95% |
| 结构尺寸 | |
|
连接器 Connector |
TNC母座 |
|
外形尺寸 Dimension |
φ380×290mm |
|
重量 Weight |
≤10Kg |
