三四等水准测量的测量方法
在进行国家高程控制网加密、布设小地区首级高程控制网以及工程建设地区内工程测量和变形控制
网时一般都是首先布设三等或四等水准网，进行地形测量时用图根水准测量或三角高程测量进行加
密。之前所介绍的普通水准测量即可满足图根水准测量要求，本节介绍三、四等水准测量和三角高
程测量。
三、四等水准测量
三、四等水准测量的技术要求
三、四等水准测量应从附近的国家高一级水准点引测高程。一般沿道路布设，水准点应选在地基稳
固、易于保存和便于观测的地点，水准点间距一般为2-4km，在城市建筑区为1-2km，应埋设普通
水准标石或临时水准点标志，也可用埋石的平面控制点作为水准点。为了便于寻找，水准点应绘制

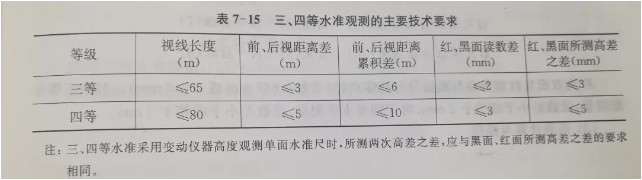

点之记。三、四等水准测量的主要技术要求见下表。
三、四等水准测量方法
观测方法
三、四等水准测量的观测应在通视良好，望远镜成像清晰、稳定的情况下进行。下面介绍双面水准
尺法在一个测站上的观测程序。
尺法在一个测站上的观测程序。

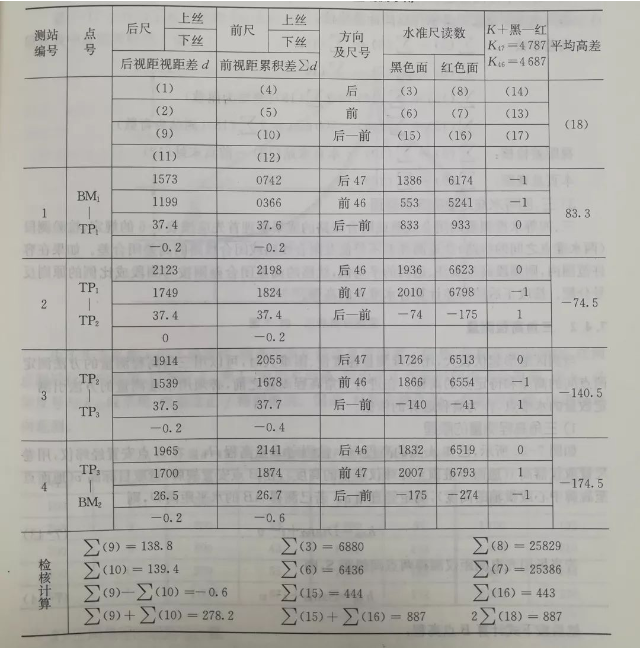

①在测站上安置仪器，使圆水准器气泡居中，后视水准尺黑面，用上、下视距丝读数，记入记录下
表中(1)、(2)，转动微倾螺旋，使符合水准气泡居中，读取中丝读数，记入表中(3);
表中(1)、(2)，转动微倾螺旋，使符合水准气泡居中，读取中丝读数，记入表中(3);
②前视水准尺黑面，读取上、下丝读数，记入表中(4)、(5)，转动微倾螺旋至符合气泡居中，读取中
丝读数，记入表中(6)；
丝读数，记入表中(6)；
③前视水准尺红面，转动微倾螺旋，使符合气泡居中，读取中丝读数，记入表中(7)
④后视水准尺红面，转动微倾螺旋，使符合气泡居中，读取中丝读数，记入表中(8)
这种“后一前一前一后”的观测顺序，主要为抵消水准仪与水准尺下沉产生的误差，四
等水准测量每站的观测顺序也可以为“后一后一前一前”。另外需要注意的是，表中各次中丝读数(3)、
(6)、(7)、(8)是用来计算高差的，因此，在每次读取中丝读数前，都要注意使符合气泡严密重合。
测站计算与检核
(6)、(7)、(8)是用来计算高差的，因此，在每次读取中丝读数前，都要注意使符合气泡严密重合。
测站计算与检核
①视距计算
根据前、后视的上、下视距丝读数计算前、后视的视距
后视距离(9)=100×{上丝读数(1)一下丝读数(2)}
前视距离(10)=100×上丝读数(4)一下丝读数(5)
计算前后视距差(11)
前后视距差(11)=后视距离(9)一前视距离(10）
对于三等水准测量，(1)≤3m；对于四等水准测量，(11)≤5m
计算前后视距累积差(12)：
前后视距累积差(12)=上站(12)+本站(11)
对于三等水准测量，(12)≤6m；对于四等水准测量，(12)≤10m
②水准尺读数检核
同一水准尺黑、红面读数差的检核
前尺黑红面读数差(13)=前黑(6)+K一前红(7)
后尺黑红面读数差(14)=后黑(3)+K一后红(8)
K为双面尺红面分划与黑面分划的零点差(常数4687mm或4787mm)。对于三等水准测量，读数差
小于或等于2mm；对于四等水准测量，读数差小于或等于3mm
高差计算与检核
小于或等于2mm；对于四等水准测量，读数差小于或等于3mm
高差计算与检核
按前、后视水准尺红、黑面中丝读数分别计算该站高差
黑面高差(15)=后黑(3)一前黑(6)
红面高差(16)=后红(8)一前红(7)
红黑面高差之差(17)=(15)-(16)=(14)-(13)
对于三等水准测量，(17)≤3mm；对于四等水准测量，(17)≤5mm
黑、红面高差之差在容许范围以内时，取其平均值，作为该站的观测高差
(18)=1/2(15)+(16)}
每页水准测量记录计算检核
每页水准测量记录计算检核
每页水准测量记录必须作总的计算检核
高差检核：∑(3)-∑(6)=∑(15)
∑(8)-∑(7)=∑(16)
∑(15)+∑(16)=2∑(18)(测站为偶数)
∑(15)+∑(16)±100m=2∑(18)(测站为奇数)
视距差检核：∑(9)-∑(10)=本页末站(12)一前页末站(12)
本页总视距：∑(9)+∑(10)
三、四等水准测量的成果整理

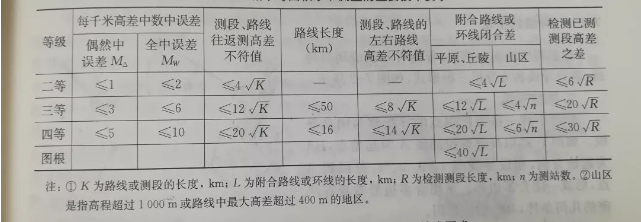

三、四等水准测量的闭合线路或附合线路的成果整理首先应按下表的规定，检验测段(两水准点之间
的线路)往返测高差不符值及附合线路或闭合线路的高差闭合差。如果在容许范围内，则测段高差取
往、返测的平均值，线路的高差闭合差则按与测段成比例的原则反号分配。按改正后的高差计算各
水准点的高程。
三、四等水准测量的成果整理
三、四等水准测量的闭合线路或附合线路的成果整理首先应按下表的规定，检验测段(两水准点之间
的线路)往返测高差不符值及附合线路或闭合线路的高差闭合差。如果在容许范围内，则测段高差取
往、返测的平均值，线路的高差闭合差则按与测段成比例的原则反号分配。按改正后的高差计算各
水准点的高程。
