iBeam 8140浅水多波束测深系统
iBeam 8140是中海达推出一款高度集成的浅水多波束测深系统。高精度惯性导航系统和表面声速仪
集成于400kHz声学换能器中，实现了横摇和纵摇免安装校准。换能器小巧便携，安装方便，测深精
度高，满足IHO特级精度和《水运工程测量规范》要求。
性能优势：
iBeam 8140浅水多波束测深仪特点：
Performance advantages
产品小型化
安装方便，能够适应小型船只安装。
波束密度
等角、等距波束模式可选，最高512个波束胜任所有调查任务。
高度集成
换能器内部集成惯导与表面声速仪，免去前期复杂的横摇和纵摇校准步骤，且惯导系统测算的姿态
数据能真实准确的体现声学换能器在测量过程中的姿态变化。
数据能真实准确的体现声学换能器在测量过程中的姿态变化。
高ping率
高Ping率可允许更高的测量航速，保证数据质量，节约测量时间。
水深范围
测量水深范围从0.5~180m，满足浅水测量需求。
满足规范需求
符合IHO S44特级标准和《水运工程测量规范》要求。
实时横摇稳定
具备实时横摇稳定功能，最大化可用扫宽，提高工作效率。
采集，后处理软件自主研发

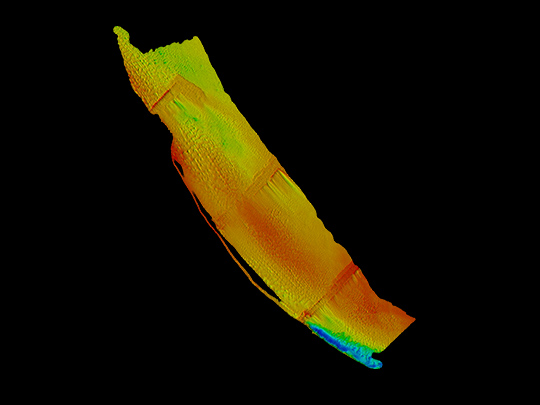

功能强大、简单易用，全中文显示，界面人性化。软件色彩逼真，3D界面具备水下目标
物自动标注物体尺寸、坐标及最浅点水深。
技术参数：
技术参数：
| 发射频率 | 400kHz |
| 波束覆盖角 | 30°~145°(在线可调) |
| 测深分辨率 | 6mm |
| 波束角 | 0.75° x 0.75° |
| 波束数 | 512个(最大) |
| 测深范围 | 0.5m~180m |
| 声呐换能器耐压水深 | 50m |
| 最大ping率 | 60Hz |
| 工作模式 | 等角/等距模式 |
| 横摇稳定 | ±10° |
| 航向精度(GNSS有效） | 0.08°（2m基线） 0.06°（4m基线） |
| 姿态精度(GNSS有效） | 0.03°（RTK） 0.025°（PPK） |
| 水平定位精度 | RTK：8mm+1ppm DGPS ：0.5m~2m |
| 升沉精度 | 5cm 或5%量程 |
| 表面声速分辨率 | 0.001m/s |
| 表面声速精度 | ±0.020m/s |
| 输入电压 | 220VAC/50Hz |
| 功耗 | 200W |
| 温度(工作/存储) | 声呐系统：-2℃~40℃/-30℃~55℃ 换能器端：-2℃~30℃/-30℃~55℃ |
| 换能器线缆长度 | 标配15m (其它长度可定制) |

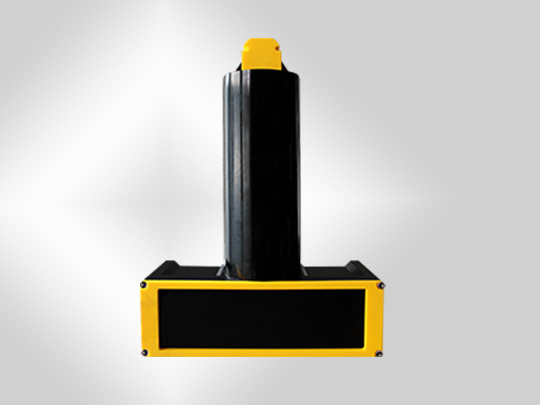

| 换能器重量/尺寸 | 14.5kg（空气中）/ 340 x 470 x 200mm |

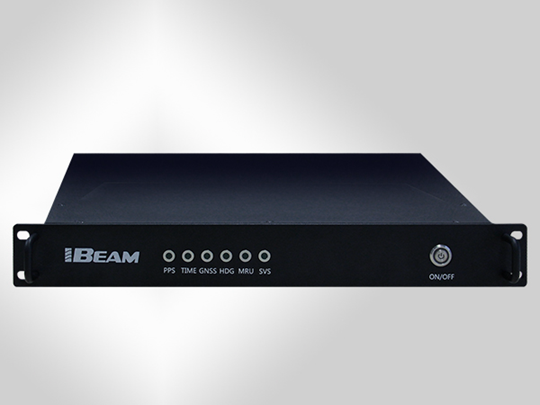

| 甲板单元重量/尺寸 | 2.5kg/410 x 330 x 50mm |
