工程之星CAD放样新增功能及使用指南
工程之星5.0最新版本（1.03.200918）
（1）CAD放样模块升级，支持屏幕箭头精准捕获坐标，提升导入速度，新增图层管理、块炸开等功能。
（2）升级电力模块功能，支持xyh、南方CASS等格式，新增部分编码地物的属性，优化电力计算工具。
（3）优化与主机惯导、倾斜测量、WiFi数据链、电量信息等功能。
（4）升级TIM/QQ/微信等即时聊天工具目录，优化土石方算法，升级道路模块，优化其他功能和体验。
CAD放样模块新增功能

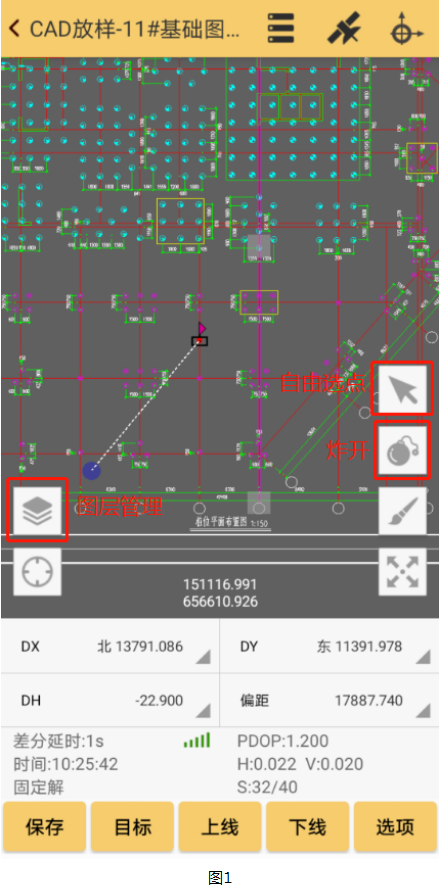

本文主要介绍CAD放样模块的新增功能，主要新增自由选点、炸开、图层管理三大功能，如图1所示：
1.自由选点
CAD放样模块新增功能
本文主要介绍CAD放样模块的新增功能，主要新增自由选点、炸开、图层管理三大功能，如图1所示：
1.自由选点

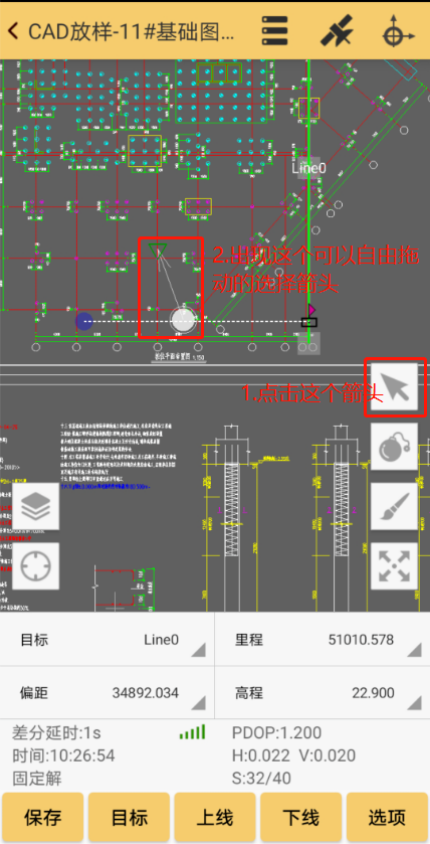

（1）点击箭头选择的图标；
（2）出现长长的白色箭头，可以自由拖动选择目标点，选择好后自动进行点放样。
2.炸开

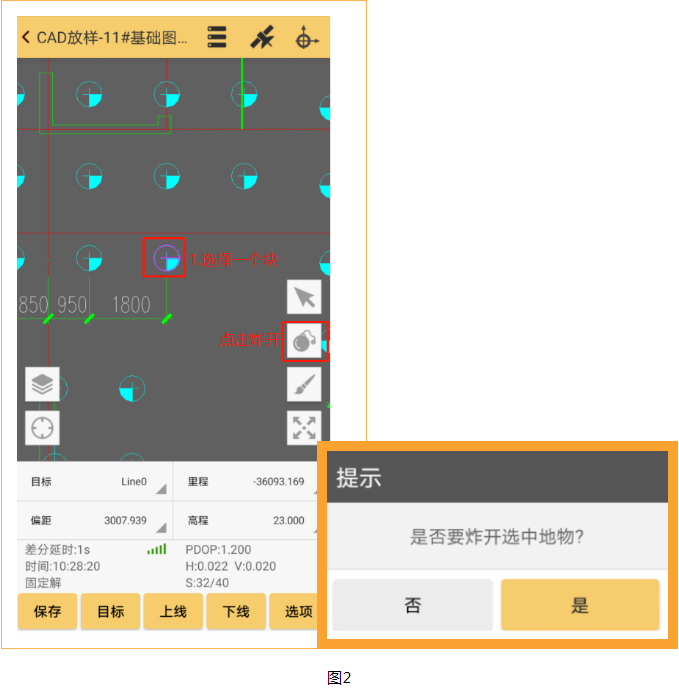

CAD里面有块的概念，块进行打散或者解除的操作就是炸开，如图2所示：地物炸开之后，就可以进行自
由选点了。
3.图层管理
2.炸开
CAD里面有块的概念，块进行打散或者解除的操作就是炸开，如图2所示：地物炸开之后，就可以进行自
由选点了。
3.图层管理
桌面CAD提供丰富的图层管理功能，工程之星5.0也支持相同的操作，主要包括关闭、冻结和锁定三个图
层操作。
层操作。

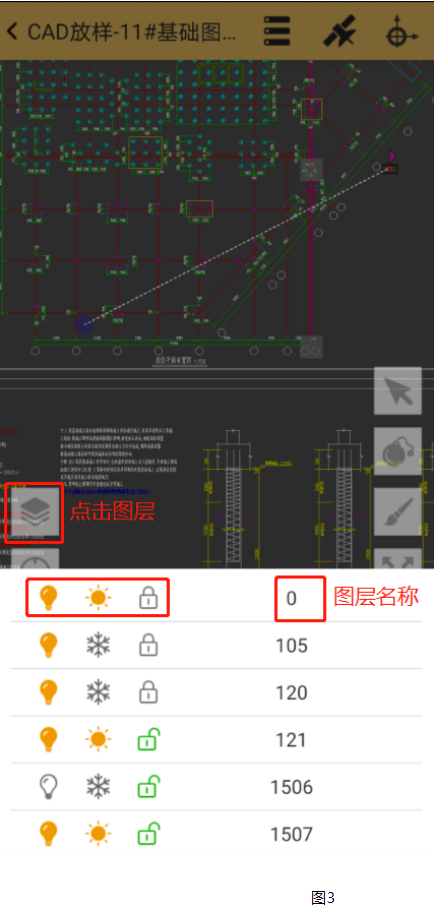

点击图层图标，底部直接弹出管理的图层列表，如图3所示：
黄色灯泡是显示图层。
灰白色灯泡是关闭图层。
被锁定的图层可见可定位到该层的实体，但是不能对这些实体进行编辑修改。相当于锁定了编辑功能。
锁定图层常用于把不需要修改的图层进行锁定，以防误操作错误改动。
锁定图层常用于把不需要修改的图层进行锁定，以防误操作错误改动。
与锁定图层最明显不同的是，冻结图层是不可见的，而且在选择时无法选中冻结图层中的所有实体。
另外，冻结图层后不能在该层绘制新的图形对象。
另外，冻结图层后不能在该层绘制新的图形对象。
