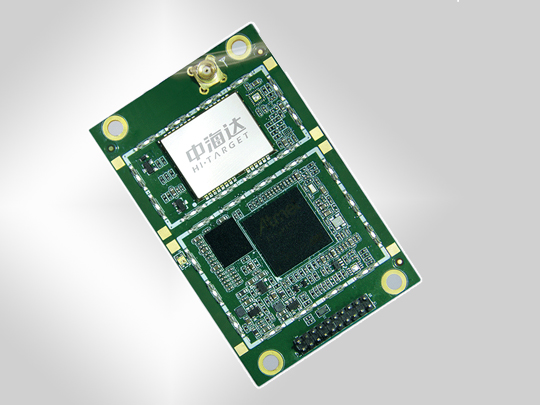

中海达BX220低功耗高精度导航板卡
BX220是中海达最新推出的一款低功耗高精度导航板卡。支持GPS、北斗双星系统（可定制GLONASS）；
内置高频MEMS传感器，核心RTK解算模块基于中海达多年测绘高精度领域的应用研究；0.4W的极低功耗，
50HZ的分米级、厘米级的定位输出，兼容国际主流板卡的接口及协议，极佳的性价比优势，特别适合于无
人机高精度导航、GIS数据采集以及高精度车载导航等领域应用。
性能优势：
>支持GPS/北斗双星系统
72个卫星跟踪通道，支持GPS、L1北斗B1，以及广域差分增强系统（SBAS）
>RTK级高精度
专业级载波相位差分定位算法支持厘米级RTK固定解和分米级RTK浮动解
>50Hz高频输出
高达50Hz的定位数据更新率，且拥有多种可选的更新率，高速运动模式下精度更高
>内置惯导模块
集成MEMS运动传感器，支持INS组合导航，即使卫星信号短暂丢失也能精准定位
>小尺寸、超低功耗
不及主流高精度板卡1/4功耗，以及71x46x8.5mm的尺寸和20g的重量
>主流高精度板卡接口
完全兼容主流高精度板卡的接口，如：OEM615、OEM617、MB-ONE等，轻松替换上述板卡
应用领域
无人机精准导航、地理信息采集、车道级精准导航
使用场景
农业植保、电力巡检、精准物流、航空摄影测量、国土勘测
技术参数：
技术参数：
性能指标
>信号跟踪
通道数：72通道
GPS：L1
BDS：B1
GLONASS：L1
SBAS
>水平定位精度
单点：2.5m(CEP)
SBAS：1.5m(CEP)
RTD：1m(CEP)
RTK浮动(<10km)：0.5m+10ppm
RTK固定(<5km)：0.1m+1ppm
>高程定位精度
RTK浮动(<10km)：1.5m+10ppm
RTK固定(<5km)：0.2m+1ppm
>惯性导航：无卫星信号时10秒内<1m精度
>首次锁定时间
热启动﹤50s
冷启动﹤30s
重捕﹤2s
>数据更新率：1Hz、5Hz、20Hz、50Hz（可选）
>授时精度：20ns RMS
>测速精度：0.05m/s RMS
>高度限制：50000m
>速度限制：500m/s
>通讯接口
2个LVTTL UART：115200bps
1个USB2.0：12Mbps
1个PPS输出
>通讯协议
定位数据协议：NMEA0183
差分数据协议：RTCM2.1、RTCM2.3、RTCM3.0、RTCM3.2
>物理尺寸和电气特性
尺寸：46×71×8.5mm
重量：20g
输入电压：+3.3VDC±5%
功耗：0.4W(GPS+BDS)
>天线接口
输出电压：3.3VDC
输出电流：100mA
输入增益范围：15-25dB
>连接器
输入/输出：20pin双排公头
天线：MCX母头
>环境指标
温度
工作温度：-40℃~+85℃
存储温度：-55℃~+95℃
湿度：95%无冷凝
抗振
振动：20-2000Hz，7.5gRMS
冲击：75g，11ms，半正弦波
