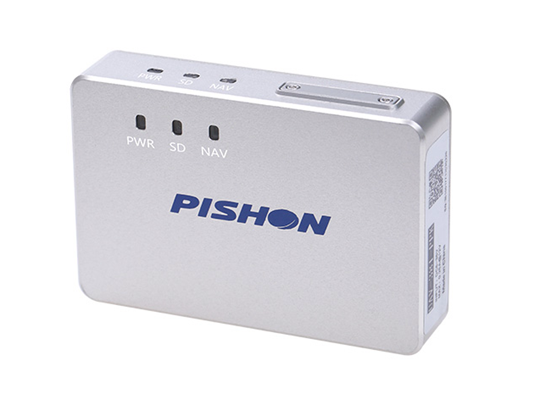

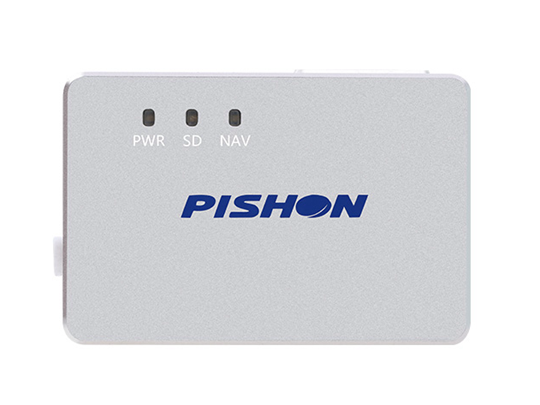

UAV-381PPK 航空机载 GNSS 接收机
航空摄影测量是在飞机上用航摄仪器对地面连续摄取像片,结合地面控制点测量调绘和立体测绘等步骤,
绘制出地形图的作业。航测无人机在航测作业中，以前都是用单点定位拍照成图,在配合多个相控点采
集。 中海达领先的 PPK( post processing kinetic)动态后处理技术，通过优化操作流程,为航空摄影测
量提供厘米级精度。使航测无人机更精准、更智能、更高效，能够进入更广阔的应用市场。
产品特色
1、尺寸：76.0mmx51.5mmx30mm
2、主机重量：77g 螺旋天线重量：19g
3、特有的typeC接口复用技术，减少接口数量，使整机外形简洁美观。
4、双面LED指示灯设计，减少安装限制，保证平装侧装都能清晰获取工作状态指示。
5、低功耗，整机功耗只有2W，最大限度提高电池续航时间。
6、超宽电压输入，电源电压支持DC6-30V电压输入。
7、接收机和天线采用小型化轻量化设计，最大限度降低飞机重量。
8、采用SD卡作为存储介质，方便取出，也可通过USB接口直接访问SD卡读取数据。
9、相机快门曝光同步记录技术，可以精确记录相机曝光时刻精确的时间及位置信息。
10、可观测全星座GNSS卫星信号，提高数据质量。
11、三星联合解算，数据质量更好，精度更高。
12、地面像控点可减少80%以上。
软件特色
（1）采用全新自主开发双频后处理PPK引擎，通过前后向滤波，全面提高整体解算固定率、精度及
可靠性；
可靠性；
（2）更加精细化的数据预处理策略，针对无人机飞行过程中动态性强的特点，采用精细化粗差周跳
处理及随机模型策略，保证飞行过程中解算结果的连续稳定；
处理及随机模型策略，保证飞行过程中解算结果的连续稳定；
（3）配置参数智能化，用户无需进行解算配置，直接点击解算，即可得到理想结果。
（4）截取拍照点前后一段时间数据进行解算，提高解算效率，并对解算过程进行实时显示，提供解
算状态及剩余时间灯信息，方便用户实时监控解算进度；
算状态及剩余时间灯信息，方便用户实时监控解算进度；
（5）增加拍照点显示及最终结果报告，可让用户在解算后更为直观的了解解算效果，并进行更为细
致的结果评定。
技术参数：
致的结果评定。
技术参数：
| GNSS 技术参数 | 跟踪通道(BX381) | 通道数:220个 |
| BDS:B1、B2 | ||
| GPS:L1、L2 | ||
| GL0NASS:G1、G2 | ||
| 定位精度(BX381) | 厘米级定位精度 | |
| 处理器和内存配置 | 处理器 | ARM 32-bit Cort |
| SD 卡存储 | 标配 8 G Micro SD卡，最大支持32G Micro SD卡 | |
| 功耗 | 2.2W | |
| 更新速率 | 默认更新速率：5Hz；最大更新速率：20Hz | |
| 硬件接口配置 | 指示灯 | 两组3个 LED 指示灯，分别指示电源 |
| MicroSD卡数据读写状态和GNSS定位状态 | ||
| TypeC数据接口 | 用于电源输入、串口数据收发 | |
| EVENT MARK信号触发 | ||
| 天线接口 | 1个 MMCX 外置天线接口 | |
| Micro SD 卡插槽 | 1个 Micro SD-卡槽 | |
| 扩展数据接口 | 预留 10Pin数据扩展接口 | |
| 物理配置 | 长度 | 76m(带固定架100mm) |
| 宽度 | 51.5m | |
| 高度 | 17mm | |
| 重量 | 77g(不含天线) | |
| 工作环境 | 工作温度 | -40℃~75℃ |
| 存储温度 | -40℃~85℃ | |
