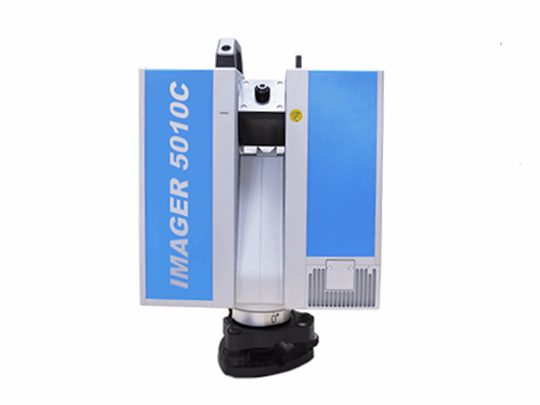

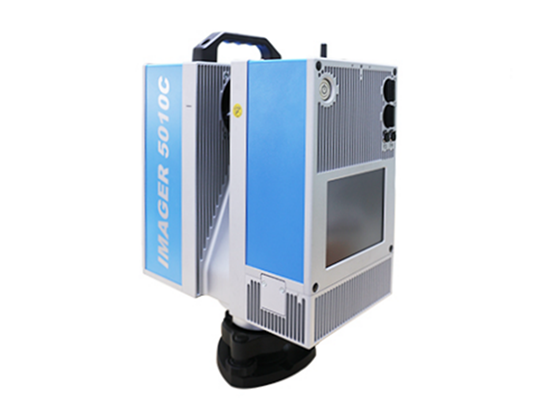

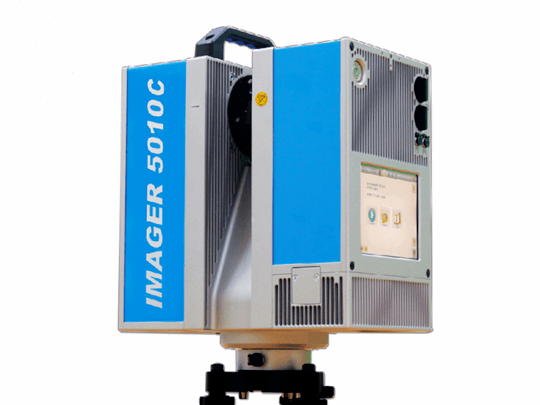

Z+F 5010C高精度三维激光扫描仪
Z+F 5010C 高精度三维激光扫描仪为德国Z+F公司制造的相位式扫描仪，配套中海达自主研发的
全业务流程系列软件，具有跨时代意义的一款产品，内置同轴数码相机的三维激光扫描仪，采用
HDR技术的全景8000万高像素成像技术，可以采集真彩色的点云数据，尤其适用于古建筑测绘，
三维重建。
Z+F 5010C 扫描仪性能优势：
Performance advantages
Z+F IMAGER 5010C 建立了激光扫描的新标准！可以将绚丽的色彩，高分辨率扫描数据集成一
体。HDR(高动态范围)技术，保证现场所有部分的完美照明。新相机的优势与5010扫描仪出色的
功能相结合，成为非常成功的Imager系列增强版。实现了完美的图像质量，相机提供完整的HDR
全景图像高达每副80兆的像素。作为超过100万像素点/秒的最快激光扫仪，允许超过较远的距离
获取数据，这是前所未有的。
体。HDR(高动态范围)技术，保证现场所有部分的完美照明。新相机的优势与5010扫描仪出色的
功能相结合，成为非常成功的Imager系列增强版。实现了完美的图像质量，相机提供完整的HDR
全景图像高达每副80兆的像素。作为超过100万像素点/秒的最快激光扫仪，允许超过较远的距离
获取数据，这是前所未有的。
Z+F IMAGER® 5010C的主要特性：
集成低噪声的内置HDR相机
最佳平衡的彩色图像
扫描范围187米
1级激光（人眼安全）
防尘和防水（防护等级IP53）
超过100万像素点/秒的数据采集率
高精度,极高速激光传感器
80兆像素/每副的全景图像
工作温度从-10°C到+45°C
现场扫描视野 320°×360°
双轴补偿
Z+F 5010C 扫描仪技术参数：
technical parameter
激光安全等级: 1级光束发散度: ＜0.3毫弧度
光束直径: 约3.5毫米（距0.1米时）
测程: 187.3米
最小测程: 0.3米
分辨率: 0.1 mm
数据获取速率 : 最高1016 000点/秒
线性误差： ≤1毫米
反射率14%时（黑色） 反射率37%时（暗灰） 反射率时80%（白色）
10m处的误差 0.4mm 0.3mm 0.2mm
25m处的误差 0.6mm 0.4mm 0.3mm
50m处的误差 2.2mm 0.8mm 0.5mm
100m处的误差 10.0mm 3.3mm 1.6mm
发射单元
垂直视野范围： 320度
水平视野范围： 360度
垂直分辨率： 0.0004度
水平分辨率： 0.0002度
双轴补偿器
分辨率 ：0.001度
测量范围： ±0.5度
精度： ＜0.007度
数据存储
内置64GB闪存卡，2×外置64GB USB闪存驱动器
综合操作面板
触摸屏操作，彩色显示，具备测量和导航功能
通讯接口
2×USB,LEMO 9芯/7芯连接器，链接I-Cam及GPS等外部传感器
电源
输入电压： 24V DC(扫描仪主机) |100–240V AC (外接电源)
功率：平均<65W
工作时长：＞3小时（内部电池）
环境条件
操作温度： -10℃~+45℃
存放温度： -20℃~+50℃
保护级别： IP 53
尺寸和重量
扫描主机尺寸(长x宽x高) /重量 ：286 x 170 x 395 /9.8 kg
电池尺寸(长x宽x高) /重量： 170 x 88 x 61 mm /1.2 kg
AC机组尺寸(长x宽x高) /重量： 35 x 67 x 167 mm /0.54 kg
