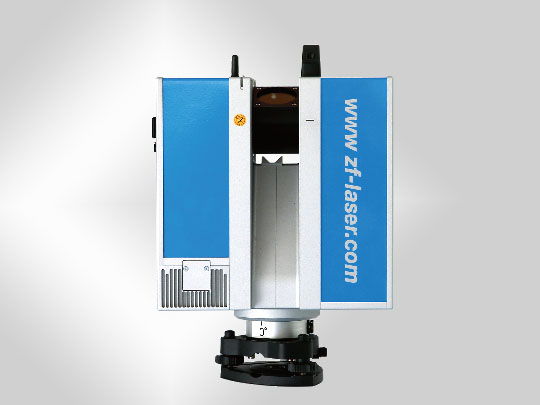

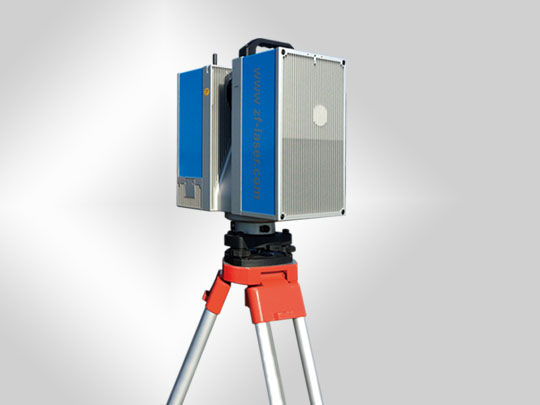

Z+F 5010高精度三维激光扫描仪
Z+F 5010高精度三维激光扫描仪为德国Z+F公司制造的相位式扫描仪，配套中海达自主研发的全
业务流程系列软件，具备数据采集高精度、数据处理高效率、成果应用多样化特点，广泛应用于
数字文化遗产、数字城市、地形测绘、形变监测、数字工厂、隧道工程、建筑BIM等领域。
Z+F 5010 扫描仪性能优势：
Performance advantages
IMAGER 5010是一款扫描速度达到每秒100万点以上的三维激光扫描仪，也是迄今为止比较快速
的三维激光扫描仪。IMAGER 5010的出现极大的提升了三维激光扫描的采集速率，远远领先同行
几年的技术水准，在业界产生了巨大的影响力。各领域对高分辨率三维数据的巨大需求，成就于
今天的现代激光扫描仪。Z+F IMAGER® 5010是具有较佳灵活性的一款高端的设备。由于其描仪
分辨率的可选性特点，它适用于近距离和中距离的应用，因此是集成两款设备于一体的3D激光扫
描仪。
的三维激光扫描仪。IMAGER 5010的出现极大的提升了三维激光扫描的采集速率，远远领先同行
几年的技术水准，在业界产生了巨大的影响力。各领域对高分辨率三维数据的巨大需求，成就于
今天的现代激光扫描仪。Z+F IMAGER® 5010是具有较佳灵活性的一款高端的设备。由于其描仪
分辨率的可选性特点，它适用于近距离和中距离的应用，因此是集成两款设备于一体的3D激光扫
描仪。
Z + F IMAGER® 5010的主要特性：
快扫描速度
扫描范围187米
1级激光（人眼安全）
防尘和防水（防护等级IP53）
超过100万像素点/秒的数据采集率
高精度：测距精度高达亚毫米级
高频率：最大测量频率1016000点/秒
高品质：德国品质工艺制造、IP53防护等级
易扩展：可外接GPS、相机
自动化：无靶标智能面自动拼接
全流程：配套自主研发的系列软件
工作温度从-10°C到+45°C
现场扫描视野 320°×360°
双轴补偿
Z+F 5010 扫描仪技术参数：
光束发散度: ＜0.3毫弧度
光束直径: 约3.5毫米（距0.1米时）
测程: 187.3米
最小测程: 0.3米
分辨率: 0.1 mm
数据获取速率 : 最高1016 000点/秒
线性误差： ≤1毫米
反射率14%时（黑色）反射率37%时（暗灰）反射率时80%（白色）
10m处的误差 0.4mm 0.3mm 0.2mm
25m处的误差 0.6mm 0.4mm 0.3mm
50m处的误差 2.2mm 0.8mm 0.5mm
100m处的误差 10.0mm 3.3mm 1.6mm
发射单元
垂直视野范围： 320度
水平视野范围： 360度
垂直分辨率： 0.0004度
水平分辨率： 0.0002度
双轴补偿器
分辨率 ：0.001度
测量范围： ±0.5度
精度： ＜0.007度
数据存储
内置64GB闪存卡，2×外置64GB USB闪存驱动器
综合操作面板
触摸屏操作，彩色显示，具备测量和导航功能
通讯接口
2×USB,LEMO 9芯/7芯连接器，链接I-Cam及GPS等外部传感器
电源
输入电压： 24V DC(扫描仪主机) |100–240V AC (外接电源)
功率：平均<65W
工作时长：＞3小时（内部电池）
环境条件
操作温度： -10℃~+45℃
存放温度： -20℃~+50℃
保护级别： IP 53
尺寸和重量
扫描主机尺寸(长x宽x高) /重量：286 x 170 x 395 /9.8 kg
电池尺寸(长x宽x高) /重量： 170 x 88 x 61 mm /1.2 kg
AC机组尺寸(长x宽x高) /重量： 35 x 67 x 167 mm /0.54 kg
Z+F 5010 扫描仪技术参数：
technical parameter
激光安全等级: 1级光束发散度: ＜0.3毫弧度
光束直径: 约3.5毫米（距0.1米时）
测程: 187.3米
最小测程: 0.3米
分辨率: 0.1 mm
数据获取速率 : 最高1016 000点/秒
线性误差： ≤1毫米
反射率14%时（黑色）反射率37%时（暗灰）反射率时80%（白色）
10m处的误差 0.4mm 0.3mm 0.2mm
25m处的误差 0.6mm 0.4mm 0.3mm
50m处的误差 2.2mm 0.8mm 0.5mm
100m处的误差 10.0mm 3.3mm 1.6mm
发射单元
垂直视野范围： 320度
水平视野范围： 360度
垂直分辨率： 0.0004度
水平分辨率： 0.0002度
双轴补偿器
分辨率 ：0.001度
测量范围： ±0.5度
精度： ＜0.007度
数据存储
内置64GB闪存卡，2×外置64GB USB闪存驱动器
综合操作面板
触摸屏操作，彩色显示，具备测量和导航功能
通讯接口
2×USB,LEMO 9芯/7芯连接器，链接I-Cam及GPS等外部传感器
电源
输入电压： 24V DC(扫描仪主机) |100–240V AC (外接电源)
功率：平均<65W
工作时长：＞3小时（内部电池）
环境条件
操作温度： -10℃~+45℃
存放温度： -20℃~+50℃
保护级别： IP 53
尺寸和重量
扫描主机尺寸(长x宽x高) /重量：286 x 170 x 395 /9.8 kg
电池尺寸(长x宽x高) /重量： 170 x 88 x 61 mm /1.2 kg
AC机组尺寸(长x宽x高) /重量： 35 x 67 x 167 mm /0.54 kg
