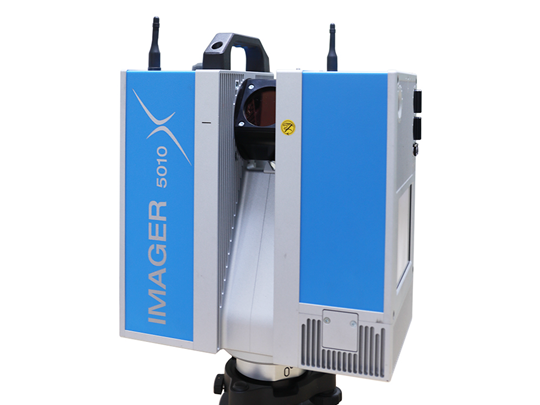

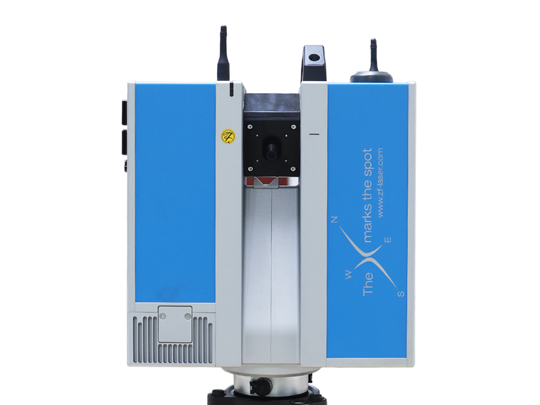

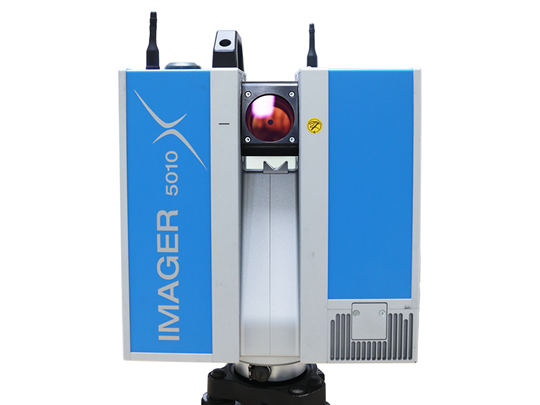

Z+F 5010X 三维激光扫描仪
Z+F IMAGER 5010X是Zoller + Fröhlich 公司具有跨时代意义的旗舰产品，内置陀螺仪，惯导，
电子罗盘，GPS传感器，能记录站点位置；配有的双WiFi天线可保证在施测过程中配合使用平
板电脑实时回传数据并进行自动拼接，现场即可检索扫描数据。5010X拥有数据实时回传，实
时拼接等具有革新意义的功能和自动标定标靶、检查数据质量、检查标靶质量、查找补测盲区
等全新的工作流程，必将大大提高您的工作效率。
Z+F 5010X 扫描仪性能优势：
Performance advantages
Z+F IMAGER® 5010X基于Z+F IMAGER® 5010C增加配备了独特的室内导航系统(包括内置
陀螺仪,惯导,电子罗盘,气压计,加速度传感器)和GPS,可估算扫描仪的方位，以支持在实地瞬
间自动拼接, 自动同步所有扫描数据。Z+F LaserControl® Scout 和Z+F IMAGER® 5010X相
结合, 开启了以Blue Workflow工作流程实施现场自动拼接的激光扫描的革命！有效地提高了
工作效率。
陀螺仪,惯导,电子罗盘,气压计,加速度传感器)和GPS,可估算扫描仪的方位，以支持在实地瞬
间自动拼接, 自动同步所有扫描数据。Z+F LaserControl® Scout 和Z+F IMAGER® 5010X相
结合, 开启了以Blue Workflow工作流程实施现场自动拼接的激光扫描的革命！有效地提高了
工作效率。
彻底地改善无线网络的速度和范围,以802.11n的标准和双天线工作，Z+ F IMAGER®5010X拥
有更大的工作范围，并允许您使用平板电脑及LaserControl® Scout快速通信并传输扫描数据。
有更大的工作范围，并允许您使用平板电脑及LaserControl® Scout快速通信并传输扫描数据。
Z+F IMAGER® 5010X的主要特性：
内置Z+F LaserControl® Scout用于现场自动拼接
室内导航系统 (包括内置陀螺仪，惯导，电子罗盘,气压计,加速度传感器)
GPS：接收器L1 (1575,42MHz)，56 channel
WLAN: 双天线无线局域网：标准802.11a/n/g，频率范围 dual band (2,4 GHz/5 GHz) ，传输
速率up to 240 Mbit/s
速率up to 240 Mbit/s
集成低噪声的内置HDR相机
最佳平衡的彩色图像
扫描范围187米
1级激光（人眼安全）
防尘和防水（防护等级IP53）
超过100万像素点/秒的数据采集率
高精度,极高速激光传感器
80兆像素/每副的全景图像
工作温度从-10°C到+45°C
现场扫描视野 320°×360°
双轴补偿
Z+F 5010X 扫描仪技术参数：
光束发散度: ＜0.3毫弧度
光束直径: 约3.5毫米（距0.1米时）
测程: 187.3米
最小测程: 0.3米
分辨率: 0.1 mm
数据获取速率 : 最高1016 000点/秒
线性误差： ≤1毫米
反射率14%时（黑色） 反射率37%时（暗灰） 反射率时80%（白色）
10m处的误差 0.4mm 0.3mm 0.2mm
25m处的误差 0.6mm 0.4mm 0.3mm
50m处的误差 2.2mm 0.8mm 0.5mm
100m处的误差 10.0mm 3.3mm 1.6mm
发射单元
垂直视野范围： 320度
水平视野范围： 360度
垂直分辨率： 0.0004度
水平分辨率： 0.0002度
双轴补偿器
分辨率： 0.001度
测量范围： ±0.5度
精度： ＜0.007度
数据存储
内置64GB闪存卡，2×外置64GB USB闪存驱动器
综合操作面板
触摸屏操作，彩色显示，具备测量和导航功能
通讯接口
2×USB,LEMO 9芯/7芯连接器，链接I-Cam及GPS等外部传感器
电源
输入电压： 24V DC(扫描仪主机) |100–240V AC (外接电源)
功率：平均<65W
工作时长：＞3小时（内部电池）
环境条件
操作温度： -10℃~+45℃
存放温度： -20℃~+50℃
保护级别： IP 53
尺寸和重量
扫描主机尺寸(长x宽x高) /重量 ：286 x 170 x 395 /9.8 kg
电池尺寸(长x宽x高) /重量： 170 x 88 x 61 mm /1.2 kg
AC机组尺寸(长x宽x高) /重量： 35 x 67 x 167 mm /0.54 kg
Z+F 5010X 扫描仪技术参数：
technical parameter
激光安全等级: 1级光束发散度: ＜0.3毫弧度
光束直径: 约3.5毫米（距0.1米时）
测程: 187.3米
最小测程: 0.3米
分辨率: 0.1 mm
数据获取速率 : 最高1016 000点/秒
线性误差： ≤1毫米
反射率14%时（黑色） 反射率37%时（暗灰） 反射率时80%（白色）
10m处的误差 0.4mm 0.3mm 0.2mm
25m处的误差 0.6mm 0.4mm 0.3mm
50m处的误差 2.2mm 0.8mm 0.5mm
100m处的误差 10.0mm 3.3mm 1.6mm
发射单元
垂直视野范围： 320度
水平视野范围： 360度
垂直分辨率： 0.0004度
水平分辨率： 0.0002度
双轴补偿器
分辨率： 0.001度
测量范围： ±0.5度
精度： ＜0.007度
数据存储
内置64GB闪存卡，2×外置64GB USB闪存驱动器
综合操作面板
触摸屏操作，彩色显示，具备测量和导航功能
通讯接口
2×USB,LEMO 9芯/7芯连接器，链接I-Cam及GPS等外部传感器
电源
输入电压： 24V DC(扫描仪主机) |100–240V AC (外接电源)
功率：平均<65W
工作时长：＞3小时（内部电池）
环境条件
操作温度： -10℃~+45℃
存放温度： -20℃~+50℃
保护级别： IP 53
尺寸和重量
扫描主机尺寸(长x宽x高) /重量 ：286 x 170 x 395 /9.8 kg
电池尺寸(长x宽x高) /重量： 170 x 88 x 61 mm /1.2 kg
AC机组尺寸(长x宽x高) /重量： 35 x 67 x 167 mm /0.54 kg
