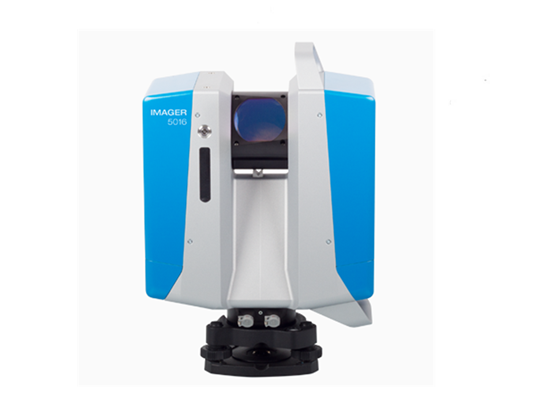

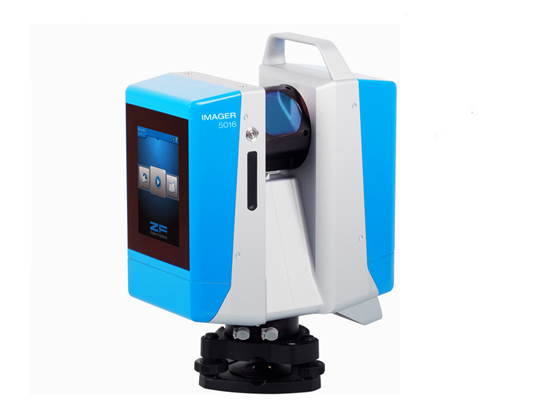

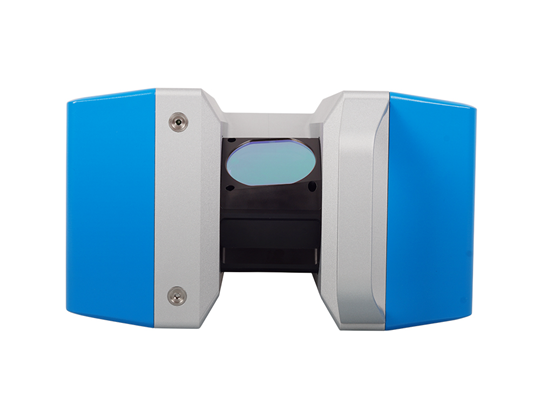

Z+F 5016高精度三维激光扫描仪
Z+F IMAGER 5016是Z+F公司具有跨时代意义的旗舰产品，365米的测程，目前行业内相位式测程
最远的三维激光扫描仪，将行业水平提升到一个新的高度。机身重量只有6.5公斤，IP54级安全防护
等级。
设计。新阶段的基于激光扫描仪配备了集成HDR相机，内部照明和定位系统已经从它的前辈，Z+F
IMAGER® 5010C和Z+F IMAGER® 5010X。然而，所有的部件都有了进一步的发展和调整到新的
设计，从而更好的扫描结果更高效的工作流程。
的工作范围，并允许您使用平板电脑及LaserControl® Scout快速通信并传输扫描数据。
to 240 Mbit/s
Z+F 5016 扫描仪技术参数：
激光安全等级: 1级
光束发散度: ＜0.3毫弧度
光束直径: 约3.5毫米（距0.1米时）
测程: 365米
最小测程: 0.3米
分辨率: 0.1 mm
数据获取速率 : 最高1100 000点/秒
线性误差： ≤1毫米
反射率14%时（黑色） 反射率37%时（暗灰） 反射率时80%（白色）
10m处的误差 0.4mm 0.3mm 0.2mm
25m处的误差 0.6mm 0.4mm 0.3mm
50m处的误差 2.2mm 0.8mm 0.5mm
100m处的误差 10.0mm 3.3mm 1.6mm
发射单元
垂直视野范围： 320度
水平视野范围： 360度
垂直分辨率： 0.00026度
水平分辨率： 0.00018度
双轴补偿器
分辨率： 0.001度
测量范围： ±0.5度
精度： ＜0.007度
数据存储
内置128GB闪存卡，支持SD卡导出
综合操作面板
扫描头集成LED闪光灯；触摸屏操作，彩色显示，具备测量和导航功能
通讯接口
2×USB,LEMO 9芯/7芯连接器，链接I-Cam及GPS等外部传感器
电源
输入电压： 24V DC(扫描仪主机) |100–240V AC (外接电源)
功率：平均<65W
工作时长：5小时（内部电池）
环境条件
操作温度： -10℃~+45℃
存放温度： -20℃~+50℃
保护级别： IP 54
尺寸和重量
扫描主机尺寸(长x宽x高) /重量 ：258x 150 x 328 /6.5 kg
